PC-Messsystem mit USB-Schnittstelle

OMB-DAQ-54, OMB-DAQ-55, OMB-DAQ-56

USB-Messmodule für Thermoelemente- und Prozessignale | OMB-DAQ-54, OMB-DAQ-55, OMB-DAQ-56

USB-Messmodule für Thermoelemente- und Prozessignale

1 year warranty CE OmegaCare
  • Multifunktions-Modul für PC mit USB-Bus
  • Hohe 22-Bit-Auflösung des A/D-Wandlers
  • Keine externe Versorgung erforderlich dank extrem niedriger Leistungsaufnahme Programmierbare Eingänge von: ±31 mV bis ±20 V Endwert
  • Integrierte Vergleichsstellenkompensation für Thermoelement-Messungen
  • Messung von Frequenz/Impuls/Tastverhältnis bis 1 MHz (nur OMB-DAQ-55/56)*
  • Digitale E/A-Anschlüsse mit Open-Collector-Ausgängen (nur OMB-DAQ-55/56)*
  • Galvanische Trennung vom PC bis 500 V
  • Erweiterbar auf bis zu 80 E/A-Kanäle (analog und digital)*
  • Bis zu 100 Module mit ingesamt 8000 Kanälen an einen PC anschließbar (über USB-Hubs)
  • Software zur Konfiguration, Datenerfassung, Echtzeit-Anzeige und Auswertung im Lieferumfang enthalten
  • Treiber für Visual Basic, Delphi, C++ unter 98/2000/2000/Me/XP, DASYLab und LabView
  • Das OMB-DAQ-54 verfügt über keine digitalen E/A-Kanäle und Frequenzmessung und kann nicht erweitert werden.
PC-Messtechnik - Verwandte Produkte anzeigen

Beschreibung

Die PC-Messsysteme der OMB-DAQ-5x-Serie nutzen die USB-Schnittstelle zur Anbindung an den PC. Auf eine hohe Genauigkeit und Auflösung optimiert, misst das System Thermoelement-, Impuls-, Frequenz- und Spannungssignale mit einer Auflösung von 22 Bit. OMB-DAQ-54 verfügt über keine digitalen E/A-Kanäle und Frequenzmessung. Zusätzlich zur schnellen Datenübertragung dient das USB-Kabel auch zur Versorgung des OMB-DAQ-5x. Daher ist keine externe Spannungsversorgung erforderlich, außer wenn passive Hubs eingesetzt werden.



Thermoelementeingänge und Bereiche
Thermoelement
Typen
Temperatur
Bereiche
J -100 bis 700°C
K -200 bis 1200°C
T -100 bis 400°C
E -100 bis 500°C
R 400 bis 1400°C
S 400 bis 1400°C
B 700 bis 1400°C
N -100 bis 700°C

Eingangsspannungsbereiche:
Differentiell Einseitig geerdet
-20 V bis +20 V 10 V bis +20 V
-10 V bis +10 V 10 V bis +10 V
-5 V bis +5 V 5 V bis +5 V
-4 V bis +4 V 4 V bis +4 V
-2,5 V bis +2,5 V 2,5 V bis +2,5 V
-2 V bis +2 V 2 V bis +2 V
-1,25 V bis +1,25 V 1,25 V bis +1,25 V
-1 V bis +1 V 1 V bis +1 V
-625 mV bis +625 mV   625 mV bis +625 mV
-500 mV bis +500 mV 500 mV bis +500 mV
-312 mV bis +312 mV 312 mV bis +312 mV
-250 mV bis +250 mV 250 mV bis +250 mV
-156 mV bis +156 mV 156 mV bis +156 mV
-125 mV bis +125 mV 125 mV bis +125 mV
-62 mV bis +62 mV 62 mV bis +62 mV
-31 mV bis +31 mV 31 mV bis +31 mV

Die OMB-DAQ-5x-Serie besteht aus drei Modellen zur Messung und Datenerfassung über die USB-Schnittstelle.
Mit ihrer geringen Leistungsaufnahme über die USB-Schnittstelle eignen sie sich hervorragend für mobile Anwendungen und kombinieren die Flexibilität von PCMCIA-Karten mit der Leistungsfähigkeit von internen PC-Steckkarten, ohne deren Nachteile.

Das OMB-DAQ-54-Modul bietet 10 einseitig geerdete oder 5 differentielle Analogeingänge (bis zu ±20 V) oder Thermoelementkanäle, 16 programmierbare Bereiche und galvanische Trennung vom PC bis 500 V.

Das OMB-DAQ-55-Modul verfügt über 10 einseitig geerdete oder 5 differentielle Analogeingänge (bis zu ±20 V) oder Thermoelementkanäle, 16 programmierbare Bereiche, galvanische Trennung vom PC bis 500 V, 8 digitale E/A-Leitungen und 2 Kanäle für die Frequenz/Impuls-/Tastverhältnis-Messung.

Das OMB-DAQ-56-Modul stellt bei gleichen Abmessungen die doppelte E/A-Kapazität des OMB-DAQ-55 bereit.

Der Anschluss der Messsignale an die OMB-DAQ-5x-Module erfolgt über einen abnehmbaren Klemmblock.

OMB-DAQ-5x Abnehmbarer Klemmenblock

SOFTWARE
Im Lieferumfang der OMB-DAQ-5x-Serie enthalten ist Personal DaqViewTM, eine grafikbasierte Applikation zur Konfiguration und Datenerfassung direkt auf die Festplatte. Mit der Software lassen sich Versuche und die Datenaufzeichnung innerhalb von wenigen Minuten einrichten, ganz ohne Programmierkenntnisse.

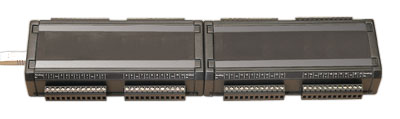

OMB-DAQ-5x mit Erweiterungsmodul

Erweiterbare Eingänge

Die Kanalanzahl von OMB-DAQ-55- und OMB-DAQ-56-Modulen kann mit den Erweiterungsmodulen OMB-PDQ1 und OMB-PDQ2 erweitert werden wie in der folgenden Tabelle gezeigt. Der OMB-DAQ-54 kann nicht erweitert werden.

OMB-DAQ und Erweiterungskapazitäten
Produkt oder System Spannung/Thermoelement
Eingänge*
Digitale Ein- und Ausgänge Freq.-/Impuls-
Eingänge
OMB-DAQ-54 5 DE, 10 SE Keine Keine
OMB-DAQ-55 5 DE, 10 SE 8 2
OMB-DAQ-56 10 DE, 20 SE 16 4
OMB-PDQ1 Erweiterungsmodul 10 DE, 20 SE 16 -
OMB-PDQ2 Erweiterungsmodul 20 DE, 40 SE - -
OMB-DAQ-55 + OMB-PDQ1 15 DE, 30 SE 24 2
OMB-DAQ-55 + OMB-PDQ2 25 DE, 50 SE 8 2
OMB-DAQ-56 + OMB-PDQ1 20 DE, 40 SE 32 4
OMB-DAQ-56 + OMB-PDQ2 30 DE, 60 SE 16 4
*  DE = Differentielle Eingänge, SE= Einseitig geerdete Eingänge. Thermoelemente werden als differentielle Eingänge (DE) gemessen.

Bestellangaben (Bitte Modellnummer angeben)

Das haben Andere außerdem gekauft: Wenn Sie auf dieses Symbol klicken, erhalten Sie eine Liste mit Produkten, die andere Kunden zusammen mit diesem Modell gekauft haben.

Modellnummer/Beschr.
Lieferzeit
Preis
Beschreibung
Stk
Click to expand/minimize a list of what others bought with theOMB-DAQ-55
OMB-DAQ-55
Star
Lieferzeit: 1 Woche
1.034,00
USB PC-Messsystem: 10 analoge Eingänge, 8 x digitale I/O, 2 x Frequenz/Impuls

Click to expand/minimize a list of what others bought with theOMB-DAQ-56
OMB-DAQ-56
Star
Lieferzeit: ab Lager
1.367,00
USB PC-Messsystem: 20 analoge Eingänge, 16 x digitale I/O, 4 x Frequenz/Impuls

Click to expand/minimize a list of what others bought with theOMB-PDQ1
OMB-PDQ1
Star
Lieferzeit: 1 Woche
638,00
Erweiterungsmodul, 20 analoge Kanäle, 16 digitale I/O

Click to expand/minimize a list of what others bought with theOMB-PDQ2
OMB-PDQ2
Star
Lieferzeit: 1 Woche
737,00
Erweiterungsmodul, 40 analoge Kanäle

Click to expand/minimize a list of what others bought with theOMB-PDQ10
OMB-PDQ10
Star
Lieferzeit: 1 Woche
41,00
DIN-Schienenmontage-Adapter für OMB-DAQ-55/56

Click to expand/minimize a list of what others bought with theOMB-CA-179-1
OMB-CA-179-1
Star
Lieferzeit: ab Lager
35,00
USB-Kabel, 1 Meter (ein OMB-CA-179-1 gehört bereits zum Lieferumfang)

Click to expand/minimize a list of what others bought with theOMB-CA-179-3
OMB-CA-179-3
Star
Lieferzeit: ab Lager
54,00
USB-Kabel, 3 Meter

Click to expand/minimize a list of what others bought with theOMB-CA-179-5
OMB-CA-179-5
Star
Lieferzeit: ab Lager
63,00
USB-Kabel, 5 Meter

Click to expand/minimize a list of what others bought with theOMB-TR-2U
OMB-TR-2U
Star
Lieferzeit: 1 Woche
53,00
230 VAC Steckernetzteil für OMB-DAQ-55/56 (gehört zum Lieferumfang)

Click to expand/minimize a list of what others bought with theOMB-CN-153-12
OMB-CN-153-12
Star
Lieferzeit: ab Lager
26,00
Ersatz-Anschlussklemmblock für OMB-DAQ-55/56 (gehört zum Lieferumfang)

*Alle Preisangaben in Euro.
Anmerkung: Im Lieferumfang enthalten ist eine erweiterte Version des Programms Personal DaqView, eine Windows-basierte Applikation zur Konfiguration und Datenerfassung. Die auf der Festplatte gespeicherten Daten können mit PostView, einem ebenfalls im Lieferumfang enthaltenen Programm grafisch dargestellt werden. Zur Softwareausstattung gehören weiterhin Treiber für C++, Delphi und Visual Basic. Zusätzliche Treiber für DASYLab und LabView sind verfügbar.
