PCI-Messsystem, 1 MHz, 16 Bit

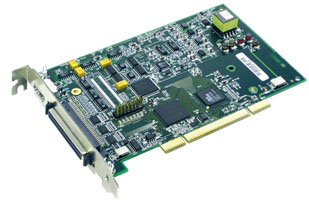

OMB-DAQBOARD-3000, OMB-DAQBOARD-3001, OMB-OMB-DAQBOARD-3000

OMB-DAQBOARD-3000, schnelles 1 MHz PCI-Messsystem mit 8/16 analogen Eingängen und Thermoelementeingängen | OMB-DAQBOARD-3000, OMB-DAQBOARD-3001, OMB-OMB-DAQBOARD-3000

  • Preiswertes PCI-Messsystem, 16 Bit, 1 MHz
  • 8 differentielle oder 16 einseitig geerdete Analogeingänge (per Software pro Kanal einstellbar)
  • Erweiterbar auf 32 differentielle/64 einseitig geerdete Analogeingänge, auch für Thermoelemente
  • Bis zu vier 16-Bit-Analogausgänge, 1 MHz, mit konfigurierbarer Signalform
  • 24 schnelle digitale Ein- und Ausgänge
  • Vier 32-Bit-Zählereingänge, auch für Quadraturencoder
  • Mehrere DMA-Kanäle
  • Mit DaqView-Software zur Konfiguration, Visualisierung und Datenaufzeichnung, Frequenzdomänen-Analyse
  • Unterstützt Visual Studio und Visual Studio.NET, mit Beispielen für Visual C++, Visual C#, Visual Basic und Visual Basic.NET
  • Treiber für DASYLab, MATLAB und LabVIEW
  • DaqCal-Software zur einfachen Kalibrierung
PC-Einsteckkarten - Verwandte Produkte anzeigen

Beschreibung

Die OMB-DAQBOARD-3000-Serie ist ein Messsystem mit verschiedenen leistungsfähigen PCI-Karten, das eine Auflösung von 16 Bit bei 1 MHz und synchronisierbare digitale I/Os zu sehr wettbewerbsfähigen Preisen bietet. Möglich wurde dies durch eine hohe Integrationsdichte und strikte Ausrichtung auf den Anwendungsnutzen.

Die OMB-DAQBOARD-3000-Serie digitalisiert die 16 Analogeingänge mit einem 16-Bit-A/D-Wandler mit 1 MHz. Je nach Bedarf lässt sich die Serie auf 64 Analogeingänge, bis zu 4 Analogausgänge, 24 schnelle digitale Ein- und Ausgänge, 2 Timer und vier 32-Bit-Zähler ausbauen.
Alle analogen sowie digitalen Ein- und Ausgänge sowie die Zähler und Timer können synchronisiert und gleichzeitig angesteuert werden. Ein besonderes Merkmal der OMB-DAQBOARD-3000-Serie ist die schnelle und latenzarme, determenistische Regelfunktion der Ausgänge. In dieser Betriebsart reagieren digitale, analoge und Timer-Ausgänge auf Analog-, Digital- und Zählereingangssignale mit einer Latenzzeit von nur 2 µs, also in einem Tausendstel der Zeit typischer PC-basierter Systeme.

Weitere Hardwaremerkmale auf einen Blick:
Encoder-Messungen mit bis zu 20 MHz, einschließlich Z-Kanal-Nullstellung;
Frequenz- und Impulsbreiten-Messung mit einer Auflösung von 20,83 ns;
Als Zeitmesser kann der Abstand zwischen zwei Zählereingängen mit einer Auflösung von bis zu 20,83 ns gemessen werden.
Eigenkalibrierung

Das System ist mit gleicher Funktionalität auch extern als USB-Modul lieferbar, siehe OMB-DAQ-3000-Serie.

OMB-TB-100
Schraubanschluss-Terminal
  OMB-CA-G55
OMB-DBK215
BNC-Anschlussbox
OMB-CA-G56
Bestellangaben (Bitte Modellnummer angeben)

Das haben Andere außerdem gekauft: Wenn Sie auf dieses Symbol klicken, erhalten Sie eine Liste mit Produkten, die andere Kunden zusammen mit diesem Modell gekauft haben.

Modellnummer/Beschr.
Stk
Beschreibung

OMB-DAQBOARD-3005 Star
1.019,00
Lieferzeit: 7 Wochen

PCI-Messsystem 1 MHz, 8/16 analoge Eingänge, 24 x digitale I/O, 2 x Zähler, Daqview

OMB-DAQBOARD-3000 Star
725,00
Lieferzeit: 7 Wochen

PCI-Messsystem 1 MHz, 8/16 analoge Eingänge, 24 x digitale I/O, 2 x Zähler, 2 analoge Ausgänge, Daqview

OMB-DAQBOARD-3001 Star
1.010,00
Lieferzeit: 7 Wochen

PCI-Messsystem 1 MHz, 8/16 analoge Eingänge, 24 x digitale I/O, 2 x Zähler, 4 analoge Ausgänge, Daqview
Zubehör
Click to expand/minimize a list of what others bought with theOMB-TB-100
OMB-TB-100 Star
100,00
Lieferzeit: 7 Wochen

Schraubanschluss-Terminal für Modellreihe OMB-DAQBOARD, OMB-CA-G5X erforderlich

OMB-RACK3 Star
42,00
Lieferzeit: 3 Wochen

Rack-Befestigungskit für Schraubanschluss-Terminal OMB-TB-100

OMB-DBK215 Star
Consult Sales
Lieferzeit:


BNC-Anschlussbox für Modellreihe OMB-DAQBOARD, OMB-CA-G5X erforderlich

OMB-CA-G55 Star
82,00
Lieferzeit: 1 Woche

Verbindungskabel Modellreihe OMB-DAQBOARD auf OMB-TB-100/OMB-DBK215, L=0,9 m

OMB-CA-G56 Star
100,00
Lieferzeit: 7 Wochen

Geschirmtes Verbindungskabel OMB-DAQBOARD auf OMB-TB-100/OMB-DBK215, L=0,9 m

OMB-CA-G56-6 Star
129,00
Lieferzeit: 7 Wochen

Geschirmtes Verbindungskabel OMB-DAQBOARD auf OMB-TB-100/OMB-DBK215, L=1,8 m
Click to expand/minimize a list of what others bought with theOMB-CA-266-3
OMB-CA-266-3 Star
55,00
Lieferzeit: 7 Wochen

HDMI-Verbindungskabel OMB-DAQBOARD-3000/3001/3005 auf OMB-PDQ30, L=0,9 m
*Alle Preisangaben in Euro.
