Wärmebildkamera mit Ethernet-Anschluss

OSXL-101

OSXL-101 Wärmebildkamera mit Ethernet-Anschluss | OSXL-101

OSXL-101 Wärmebildkamera mit Ethernet-Anschluss

  • Einfach einzusetzen
  • Montagefuß mit Kugelkopf für Bewegungsfreiheit bei der Ausrichtung
  • 2256 Pixel Auflösung
  • Integrierte Alarmfunktionen
  • IP65-geschützt
Infrarot-Temperaturmessgeräte - Verwandte Produkte anzeigen

Beschreibung

Modell OSXL-101 ist eine kompakte IR-Wärmebildkamera mit einem Thermosäulen-Array als Detektor. Der OSXL-101 misst Temperaturen bis 300°C in Echtzeit und generiert ein Wärmebild. Die Ethernet-Schnittstelle ermöglicht die Kommunikation mit PCs sowie eine problemlose Einbindung in ein lokales Netzwerk.

Wärmebild-Software (im Lieferumfang enthalten)


Bildschirm mit Wärmebildern von 4 Kameras (bis zu 4 Kameras gleichzeitig anschließbar)


Wärmebild einer einzelnen Kamera

Funktionen

Einzelbildmodus: Die Temperaturdaten werden nach einem Befehl z. B. von einer SPS zeilenweise ausgegeben.
Überwachungsmodus: Die Temperaturdaten werden nach einem Befehl vom PC kontinuierlich ausgegeben.
Konnektivität: Über das lokalen Netzwerk können bis zu 4 Kameras mit dem PC und der Anzeigesoftware verbunden werden, um Wärmebilder, Temperaturmesswerte und Alarme zu überwachen.

Technische Daten

Temperaturbereich: -20 bis 300°C
Betriebstemperatur: -10 bis 50°C
Betriebsfeuchte: 10 bis 80% r.F. (nicht kondensierend)
Temperaturauflösung: 0,5°C
Genauigkeit: ±2% des Messwerts, mindestens jedoch ±3°C (bei einer Umgebungstemperatur von 25°C ±2°C)
Detektor: Thermosäulen-Array, 48 × 47 Pixel
Wellenlänge: Mittenwellenlänge 10 µm
Betrachtungswinkel: 60° × 60°

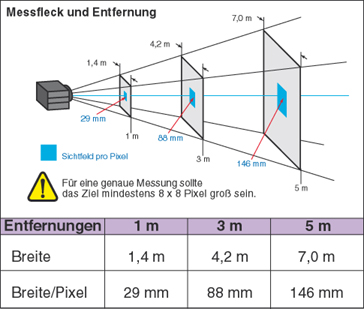

Radiusauflösung: 21,8 mrad
Frame-Rate: 3 fps (1 fps für Alarmausgang)
Brennweite: Fest
Emissionsfaktor: 0,10 bis 1,00
Ethernet: 10BASE-T/100BASE-TX
Alarm: 2-poliger Schließer/Öffner (potentialfreier Kontaktausgang)
Spannungsversorgung: 9 bis 30 V DC
Leistungsaufnahme: Max. 2 VA bei 12 V DC
Einschaltstrom: Max. 1,3 A bei 12 V DC (der Einschaltstrom sollte bei der Auswahl der Versorgung berücksichtigt werden)
Gehäuse: Polykarbonat (Farbe: schwarz)
Gewicht: Ca. 150 g (Nur Sensor)
Schutz: IP65 (mit dem mitgelieferten Spezialkabel und Stativschraube)
Standards: CE (EN61326 Annex A)



Bestellangaben (Bitte Modellnummer angeben)
Modellnummer/Beschr.
Lieferzeit
Preis
Beschreibung
Stk
OSXL-101
Star
Lieferzeit: ab Lager
1.990,00
Stationäre Wärmebildkamera

OSXL-100-PE
Star
Lieferzeit:
Consult Sales
Edelstahlgehäuse, IP65


OSXL-100-LAN
Star
Lieferzeit: 6 Wochen
80,00
Netzwerkkabel, 2,5 m (Ersatzteil)

OSXL-100-PAC
Star
Lieferzeit: 6 Wochen
120,00
Spannungsversorgungs-/Alarmkabel, 2,5 m (Ersatzteil)

OSXL-100-MOUNT
Star
Lieferzeit: 6 Wochen
40,00
Montagefuß (Ersatzteil)

OSXL-100-PS
Star
Lieferzeit: 6 Wochen
100,00
Netzteil mit 2,5 m Kabel (Ersatzteil)

*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit Bedienungsanleitung, Software-CD, Montagefuß, Netzteil, Netzwerkkabel, Spannungsversorgungs-/Alarmkabel, Befestigungsschrauben und Stopfen sowie Objektiv- und Steckerabdeckungen.
