Temperatur/Prozessregler mit Thermistoreingang

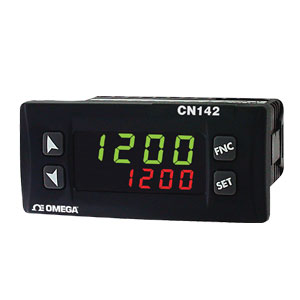

CN142

Universeller Temperatur/Prozessregler mit Thermistoreingang, Thermoelementeingang, Widerstandsfühlereingang und Prozesseingang | CN142

  • Zweizeiliges Display
  • Thermoelementeingänge für Typen J, K, R, S
  • Prozesseingänge
  • Widerstandsfühler- und Thermistoreingänge
  • 3 Ausgänge
  • Alarm-, Ereignis- und Timerfunktionen
  • 2-Punkt- oder PID-Regelung
  • Sollwertprogrammierung für 3 Schritte
  • Selbstoptimierung
  • Digitaler Eingang
  • Kennwortschutz
  • 24 bis 230 V AC/V DC
  • RS485 als Option
  • Optionale Software mit Konfigurationsmodul
Temperatur- und Prozessregler und Schaltgeräte - Verwandte Produkte anzeigen

Beschreibung

Die Regler der Serie CN142 erlauben eine präzise Anzeige und Regelung von Temperaturen oder anderen Prozessgrößen. Im normalen Betrieb stellt die zweizeilige LED-Anzeige Sollwert und Istwert übersichtlich dar. Der Regler verfügt über 2-Punkt- und PID-Regelalgorithmen mit verschiedenen Selbstoptimierungs-Funktionen. Der Regler bietet eine Sollwertregelfunktion für 3 Sollwerte sowie Alarm-, Ereignis- und Timerfunktionen mit optionaler RS485-Kommunikation. Das optionale Softwarepaket CN-SW-HW-KIT hält Kabel und Konfigurationsmodul für die schnelle Gerätekonfigurierung oder das Kopieren von Konfigurationsparametern von einer Einheit zur anderen bereit. Das Konfigurationsmodul kann auch einzeln erworben werden. Mit der integrierten Akkufunktion lassen sich Konfigurationseinstellungen ohne den Anschluss an eine externe Spannungsversorgung herunterladen und auf das Modul kopieren. Anschließend kann das weiterhin netzunabhängige Modul an eine andere Einheit angeschlossen werden, sodass ein unkompliziertes Einrichten mehrerer Einheiten durch Übertragung der Einstellung ermöglicht wird.

Technische Daten
Frontblende: 32 x 74 mm
Tiefe der Schalttafel: 53 mm
Betriebsspannung: 24 bis 230 V AC/V DC ±15%, 50/60 Hz
Leistungsaufnahme: 2 W
Anzeige: Zwei 4-stellige Zeilen, 10 mm grün (Sollwert), 8 mm rot (Istwert)
Genauigkeit: Temperatur ±0,5°C, 0,2% des Messwerts
Auflösung: 1°/0,1° 10 µV Prozess
A/D-Wandlung: Sigma-Delta
Messrate: Programmierbar
Digitale Filter: Programmierbar
Betriebsbedingungen:
    Temperatur: 0 bis 45°C
    Relative Feuchte: 35 bis 95% r. F.
Material:
    Gehäuse: Noryl UL94V1, selbstverlöschend
    Frontplatte: PC ABS UL94V0, selbstverlöschend
Gewicht: 112 g
Frontplatte: IP65 (mit Dichtung), Gehäuse IP30, Klemmenblocks IP20
Eingänge:
    Thermoelement: J, K, R, S
    Widerstandsfühler: Pt100, Pt500, Pt1000, Ni100
    Thermistor: PTC1K, NTC10K (B 3435K), NTC 2252 Ω
    Prozess: 4 bis 20 mA, 0 bis 10 V, 0 bis 40 mV, Potentiometer 0 bis 6/160 kΩ
Messdauer: 4,1 ms (Frequenz 242 Hz)
1 Digitaler Eingang: Externe Sollwertauswahl, Halten, Betrieb (nur für Thermoelement, 0 bis 10 V, 0/4 bis 20 mA, 0 bis 40 mV)
Ausgänge:
    2 Relais: 8 A bei 250 V AC und 5 A bei 250 V AC
    Logikausgang: 12 V DC, 30 mA
Serielle Kommunikation: RS485 ModBus® RTU, Master/Slave
Regelalgorithmen: 2-Punkt mit Hysterese, P, PI, PID, PD, Zeitproportional
Regelparameter: Manuelle Einstellung oder Selbstoptimierung
Zugangsschutz: Befehlseingabesperre/Alarmsollwert; kennwortgeschützter Parameterzugang
Alarmbetriebsarten: Absolut/Grenze, Band, High/Low-Abweichung; Alarm mit optionalem manuellen Reset
Sanftanlauf: In °C/h ausgedrückter ansteigender Gradient
Programmierfunktionen: Zyklus Starten/Stoppen, 3 vorprogrammierte Zyklusschritte
Timer-Funktion: Reglerfunktion + Einzel-/Doppeltimer
Bestellangaben (Bitte Modellnummer angeben)

Das haben Andere außerdem gekauft: Wenn Sie auf dieses Symbol klicken, erhalten Sie eine Liste mit Produkten, die andere Kunden zusammen mit diesem Modell gekauft haben.

Modellnummer/Beschr.
Lieferzeit
Preis
Beschreibung
Stk

CN142-R1-R2-DC3
Star
Lieferzeit: 1 Woche
115,00
Temperatur- und Prozessregler, 3 Ausgänge, Relais, Relais, Logikausgang


CN142-R1-DC2-C4
Star
Lieferzeit: ab Lager
135,00
Temperatur- und Prozessregler, 2 Ausgänge, Relais, Logikausgang, RS485

Zubehör (vor Ort installierbar)
Click to expand/minimize a list of what others bought with theCN-SW-HW-KIT
CN-SW-HW-KIT
Star
Lieferzeit: ab Lager
166,00
Software, Kabel und Konfigurationsmodulkit


CN-CONFIG-MODULE
Star
Lieferzeit: ab Lager
77,00
Steckmodul mit Konfigurationsspeicher


CNQUENCHARC
Star
Lieferzeit: 1 Woche
14,00
Störfilter, 110 bis 230 V AC

*Alle Preisangaben in Euro.
