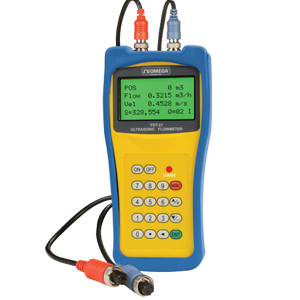

Tragbares Ultraschall-Durchflussmessgerät für reine Flüssigkeiten

FDT-21

Durchflussmessgerät für reine Flüssigkeiten | FDT-21

Durchflussmessgerät für reine Flüssigkeiten

  • Genauigkeit 1%
  • Wiederholbarkeit 0,2%
  • Positiv-, Negativ und Netto-Summierer
  • 4-zeiliges LCD-Display
  • Klemmbare Messköpfe
  • RS232-Schnittstelle
Ultraschall-Durchflussmesser - Verwandte Produkte anzeigen

Beschreibung

Eine Einführung zum Thema Ultraschall-Durchflussmesser finden Sie hier.

Das Ultraschall-Durchflussmessgerät FDT-21 dient zum Messen der Strömungsgeschwindigkeit von Flüssigkeiten in Rohrleitungen. Als Handmessgerät ist es einfach zu installieren und zu bedienen. Das Messverfahren des FDT-21 beruht auf der Laufzeitdifferenz von Schallwellen, die zwischen zwei Messköpfen (Schallsender/Schallempfänger) durch das strömende Medium hin und her gesendet werden.

In Strömungsrichtung ist die Laufzeit der Schallwellen geringer als entgegen der Strömung. Die elektroakustischen Messköpfe senden und empfangen kurze Ultraschallimpulse. Die Messköpfe werden in radialer Ausrichtung am Rohr angebracht, die Sensoren werden mit Schellen am Rohr befestigt. Eine gemessene Strömungsgeschwindigkeit ist unmittelbar am Display ablesbar. Das FTD-21 eignet sich für Metall-, Kunststoff- und Gummirohre.

Technische Daten

Genauigkeit: ±1% des Messwerts > 0,2 m/s
Wiederholbarkeit: 0,2%
Linearität: 0,5%
Ansprechzeit: 0 bis 999 Sekunden (einstellbar)
Geschwindigkeit: ±0,01 bis 30 m/s bidirektional
Temperaturbereich:
   Standard: 0 bis 70°C
   Mit Hochtemperatur-Messköpfen: 0 bis 160°C
Rohrmaß:
   Mit Standard-Messköpfen: DN 20 bis DN 100
   Mit optionalen Messköpfen: bis DN 6000
Schallfrequenz: 1 MHz
Durchflusseinheiten (einstellbar): Meter, Feet, Kubikmeter, Cubic Feet, US Gallon, Barrel Öl, US Liquid Barrel, Imperial Liquid Barrel, Million US Gallons
Summierer: 7-stellige Anzeige für positiven, negativen und Netto-Durchfluss
Medien: Die meisten Flüssigkeiten wie Trinkwasser, Salzwasser, Schmutzwasser, Chemikalien, Öl, Rohöl, Alkohol, Bier u. a.
Suspensionen: Konzentration ≤ 20.000 ppm (ein äußerst geringer Luftblasen-Anteil ist zulässig)
Rohrwerkstoffe: Alle Metalle, die meisten Kunststoffe und GFK
Sicherheit: Programmierbarer Code zum Sperren
Anzeige: 4 Zeilen mit 16 Zeichen
Kommunikation: RS232C (Baudrate 75 bis 115.200 bps)
Messkopf-Kabellänge: 5 m
Spannungsversorgung: 3 NiH-Akkus Typ AAA, Ladegerät 90 bis 230 V AC,Betriebsdauer bei voller Aufladung 12 Stunden
Datenlogger: Integriert, speichert mehr als 2000 Datenpunkte
Summierer/Kalibrierung: 7-stellig, Kalibrierung auf Tastendruck
Gehäuse: ABS-Kunststoff mit Aluminium-Transportkoffer
Gehäuse-Schutzklasse: IP65
Abmessungen: 100 × 66 × 20 mm (B × H × T)
Gewicht: 514 g
Bestellangaben (Bitte Modellnummer angeben)

Das haben Andere außerdem gekauft: Wenn Sie auf dieses Symbol klicken, erhalten Sie eine Liste mit Produkten, die andere Kunden zusammen mit diesem Modell gekauft haben.

Modellnummer/Beschr.
Lieferzeit
Preis
Beschreibung
Stk

FDT-21
Star
Lieferzeit: 1 Woche
1.999,00
Ultraschall-Durchflussmessgerät als Handgerät (inklusive Messköpfe S2H)


FDT-21-S2H
Star
Lieferzeit: 1 Woche
360,00
Hochtemperatur-Messkopf für kleine Rohrdurchmesser (als Ersatzteil)


FDT-21-HS
Star
Lieferzeit: 1 Woche
540,00
Aluminium-Messkopf für kleine Rohrdurchmesser


FDT-21-HM
Star
Lieferzeit: 14 Wochen
640,00
Aluminium-Messkopf für mittlere Rohrdurchmesser

Click to expand/minimize a list of what others bought with theFDT-21-M2
FDT-21-M2
Star
Lieferzeit:
Consult Sales
Standard-Messkopf für mittlere Rohrdurchmesser



FDT-21-M2H
Star
Lieferzeit: 1 Woche
360,00
Hochtemperatur-Messkopf für mittlere Rohrdurchmesser

Click to expand/minimize a list of what others bought with theFDT-21-L1
FDT-21-L1
Star
Lieferzeit:
Consult Sales
Standard-Messkopf für große Rohrdurchmesser


Click to expand/minimize a list of what others bought with theFDT-21-GREASE-S1
FDT-21-GREASE-S1
Star
Lieferzeit: 4 Wochen
69,00
Ultraschall-Gel für Standard-Messköpfe

Click to expand/minimize a list of what others bought with theFDT-21-GREASE-S1H
FDT-21-GREASE-S1H
Star
Lieferzeit: 4 Wochen
95,00
Ultraschall-Gel für Hochtemperatur-Messköpfe

*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit 3 AAA-Akkus, Hochtemperatur-Messköpfen für kleine Rohrdurchmesser (S2H), Ultraschall-Gel, Maßband, Ladegerät mit Stecker, RS232-Kabel, Verbindungskabel für die Messköpfe, robuster Transportkoffer sowie Bedienungsanleitung.
