Schnelle, intelligente Schnittstellenkarte für Lastzellen

LCIC

Mit USB- und RS-232/485 Schnittstellen
Hohe Geschwindigkeit; bis zu 52.000 Samples pro Sekunde
24-Bit A/D mit ±8 Millionen Stellen für Anwendungen mit Zug- und Druckbelastung
Leistungsfähiger 32-Bit-DSP mit 135 MIPS für hohe Verarbeitungsgeschwindigkeit – ideal zum Einbetten von OEM-Anwendungen
4 galvanisch getrennte Ausgänge, konfigurierbar als Sollwerte, Alarme mit Haltefunktion oder für benutzerspezifische Ausgänge
4 galvanisch getrennte Eingänge, Eingang 1 als Zähler konfigurierbar
Analogausgang – 0 bis 2,5 V, 16 Bit
8-stellige LED-Anzeige
Integrierter Temperatursensor
USB 2.0-Schnittstelle
RS-232/RS-485-Kommunikation, ideal für SPS-basierte Anwendungen
Mehrere Karten lassen sich über USB oder RS-485 anschließen

Beschreibung

Der LCIC-WIM ist eine schnelle, intelligente Schnittstellenkarte für Lastzellen und besitzt eine USB- und eine RS-232/RS-485-Schnittstelle. Neben der Standardfunktionalität bietet diese Karte einen integrierten Füllmodus, mit dem sich eine unabhängige Füllregelung realisieren lässt.
Für OEM-Anwender ist die Karte auch wegen ihrer Leistungsfähigkeit und der integrierten Intelligenz interessant – OEM-Anwendungen lassen sich als
Piggy-Back-Modul oder auf der Karte selbst realisieren.

Die LCIC-WIM-BEN eignet sich für Anwendungen wie die Geräusch- und Schwingungsanalyse von Förderbändern oder dynamischen Wägesystemen, um zum Beispiel die Stabilisierungszeit nach dem Aufbringen einer Last zu ermitteln.

Weitere Anwendungsbeispiele sind die Prüfung des Verhaltens von WIM-Systemen bei unterschiedlichen Geschwindigkeiten, die Messung von Min- und Max-Werten bei Waagen und Prüfmaschinen (zur Auswahl der geeigneten Lastzelle für eine optimale Leistung) oder die Ausführung von Tests an WIM-Systemen
und Kontrollwaagen mit sofortiger Ausgabe des Endgewichts.

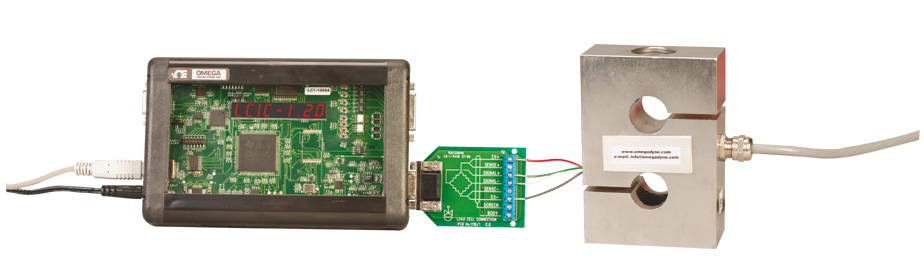

LCIC Schnittstellenkarte mit LCIC-DTREM Schraubklemmen-Adapter und LCM101 S-förmiger Lastzelle

LCIC Schnittstellenkarte mit LCIC-DTREM Schraubklemmen-Adapter und LCM101 S-förmiger Lastzelle

LCIC-WIM-Software
Zum Lieferumfang der Karte gehören drei Software-Anwendungen: LCIC-WIM-CALIBRATION, LCIC-WIM-SETTINGS und LCIC-WIM-MONITOR.

Diese Dienstprogramme ermöglichen eine einfache Auswahl und Einstellung der Karten. Die Kalibrierungsanwendung (LCIC-WIM-CALIBRATION) ermöglicht
eine Anpassung der LCIC-WIM-BEN-Karte an Ihr eigenes System.
Sie ist benutzerfreundlich in Form eines Windows®-Assistenten gehalten.

TECHNISCHE DATEN

Lastzellen-Eingang
Brückeneingang: 1 Eingang, 4- oder 6-Leiteranschluss
Speisung: 5 V DC-Speisung für bis zu 10 Lastzellen (350 Ohm) parallel
Kompatibilität: Lastzellen mit 1, 2 und 3 mV/V

A/D-Wandler
Geschwindigkeit: Rauscharmer Breitbandverstärker, bis zu 52.000 Samples pro Sekunde
Auflösung: 24-Bit-A/D-Wandlung mit ±8 Millionen Stellen für Anwendungen mit Zug- und Druckbelastung Kommunikation
Standardschnittstellen: USB 2.0; RS-232/RS-485 kombiniert

Eingänge
Digitale Eingänge: 4 galvanisch getrennte Eingänge, 10 bis 30 V DC, jeweils mit Status-LED;
Eingang 1 als schneller Zähler konfigurierbar,
Eingang 2 als Trigger konfigurierbar

Ausgänge
Relais: 4 galvanisch getrennte Halbleiterrelais, Schaltleistung 300 mA bei 50 V
konfigurierbar als Sollwerte, Alarme mit Haltefunktion oder benutzerspezifische Ausgänge, jeweils mit Status-LED
Analogausgang: 0 bis 2,5 V DC mit 16 Bit Auflösung

ALLGEMEINES
Spannungsversorgung: Über Netzadapter (im Lieferumfang enthalten)
DSP: Leistungsstarker 32-Bit-DSP mit 135 MIPS für schnelle Onboard-Signalverarbeitung
Display: Große 8-stellige LED-Anzeige
RS-232/485-Port: DB9-Buchse
I/O-Port: DB15-Stecker (Digitale Eingänge, Relaisausgänge, Analogausgang)
Temperatursensor: auf der Karte integriert
Abmessungen: Eurokarte 160 x 100 mm (L x B)
Gewicht: 251 g
Gehäuse: ABS

Bestellangaben (Bitte Modellnummer angeben)

Artikelnummer/Beschr.

Stk

Beschreibung

LCIC-DTERM

Consult Sales

Lieferzeit:

Schraubklemmen-Adapter

LCIC-PWR-ADAPTOR

Consult Sales

Lieferzeit:

Ersatznetzteil

*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit Bedienungsanleitung, windowsbasierte Software auf CD-ROM, Netzteil und USB-Kabel.
