Schneller Multifunktions-Datenlogger für unabhängigen oder USB-Betrieb

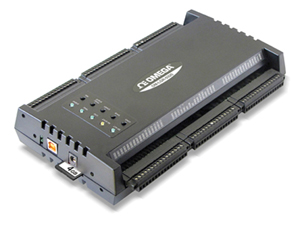

OM-LGR-5320

OM-LGR-5320 Schneller Multifunktions-Datenlogger für unabhängigen oder USB-Betrieb | OM-LGR-5320

  • Synchrone Erfassung aller Daten mit bis zu 200 kS/s
  • 16 Analogeingänge bis zu ±30 V
  • 16 Bit Auflösung
  • 16 digitale Eingänge bis zu 30 V, industrietauglich
  • Digitaler Ausgang mit 1-poligem Wechsler für Trigger/Alarme
  • 4 Zählereingänge (auch Quadraturzähler)
  • SD-Speicherkarte mit 4 GB als Standard, bis zu 32 GB möglich
  • Mehrkanalige analoge und digitale Trigger
  • Tasten zur rechnerunabhängigen Steuerung
PC-Messtechnik - Verwandte Produkte anzeigen

Beschreibung

Die OM-LGR-5320 Serie besteht aus einer Reihe schneller Multifunktions-Datenlogger für die Aufzeichnung von Daten auf einer SD-Karte ohne zusätzlichen PC. Jedes Modul bietet 16 Analogeingänge, 16 digitale Eingänge, ein Ausgangsrelais (0,5 A) für Trigger- und Alarmfunktionen sowie vier Zähler-/Encodereingänge. Sie ermöglichen eine schnelle, synchronisierte Erfassung von analogen und digitalen Daten ohne Computer.

OM-LGR-5320-Module erfassen analoge und digitale Messwerte synchron mit hoher Geschwindigkeit (bis zu 200 kS/s) und speichern sie direkt auf einer konventionellen SD- oder SDHC-Speicherkarte.

Modellübersicht


OM-LGR-5325

OM-LGR-5327

OM-LGR-5329

Analogeingänge
Anzahl der Kanäle

8 differentiell /
16 einseitig geerdet

8 differentiell /
16 einseitig geerdet

8 differentiell /
16 einseitig geerdet

A/D-Wandlerauflösung  16 Bit 16 Bit 16 Bit
Eingangskonfiguration Gemultiplext Gemultiplext Gemultiplext
Eingangsbereiche
Per Software für jeden Kanal
separat einstellbar
±10 V, ±5 V, ±1 V ±30 V, ±10 V, ±5 V, ±1 V ±30 V, ±10 V, ±5 V, ±1 V
Maximale absolute Eingangsspannung CH_x gegen AGND,
±25 V max.
CH_x gegen AGND,
±38 V max.
CH_x gegen AGND,
±38 V max.
Summenabtastrate 100 kS/s 200 kS/s 200 kS/s
Digitaleingänge
Anzahl der Kanäle

 16-Kanal TTL

16-Kanal TTL

16-Kanal isoliert, für industrielle Anwendungen

Eingangsspannungsbereich

 0 bis 28 V

0 bis 28 V 0 bis 30 V
Eingangs-Kennwerte 47 kOhm Pull-Down-Widerstand,
39,2 kOhm in Reihe
47 kOhm Pull-Down-Widerstand,
39,2 kOhm in Reihe
Spannungsteiler 39,2 kOhm in Reihe
und 10 kOhm Shunt gegen IGND
Ereignisprotokollierung  - Zustandsänderung, Bitmuster Ereignis
mit Zeitstempel durch Echtzeituhr
Digitalausgang
Anzahl der Kanäle

 1 Relais (Wechsler)

1 Relais (Wechsler) 1 Relais (Wechsler)
Schaltleistung

 1 A max.

1 A max.  1 A max.
Zählereingänge
Zähler

4 × 32 Bit Auf/Ab (TTL)

4 × 32 Bit Auf/Ab (TTL)
Quadraturzähler (x1, x2, x4)
Betriebsart

Auf/Ab, Periode/Frequenz, Modulo N

Quadratur, Auf/Ab, Periode/Frequenz, Modulo N
Trigger
Triggerquelle

Extern digital, Extern analog Extern digital, Extern analog, Bitmuster-Trigger (16-Bit)
Sonstiges
Datenspeicherung

 4-GB-SD-Speicherkarte (max. 32 GB)

Speicherformat

 Export in CSV-Format

Software

 inkl. DAQLog-Software (Windows XP, VISTA und 7 (32 Bit und 64 Bit)

Abmessungen und Gewicht

 241 × 127 × 44,5 mm, 0,52 kg

Betriebstemperaturbereich

 0 bis 55°C

USB-Schnittstelle

 USB 2.0 (USB 1.1 kompatibel)

Versorgungsspannung

 9 bis 30 V DC; inkl. Universalnetzteil (9 V DC, 1 A)

Mit den umfangreichen analogen und digitalen Triggeroptionen lassen sich Daten zur Überwachung von Systemen und Ereignissen auch ohne Einsatz eines separaten PCs aufzeichnen. Zum Lieferumfang der OM-LGR-5320 Logger gehört die bedienerfreundliche DAQLog-Software zum Konfigurieren der Geräte und Herunterladen der Daten über die USB-Schnittstelle oder von SD-Speicherkarte.

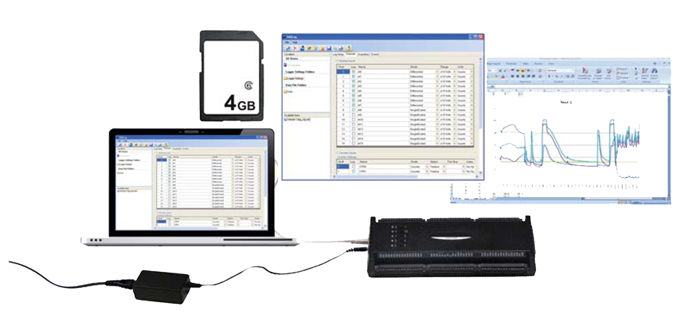

OM-LGR-5320 und DAQLog-Software

DAQLog-Software
Die DAQLog-Software ist eine benutzerfreundliche Software, die zum Lieferumfang der OM-LGR-5320-Datenlogger gehört und die Konfiguration des Loggers sowie den Export der erfassten Daten ermöglicht. Zur Einrichtung der Aufzeichnungsparameter und der Kanäle nutzt die DAQLog-Anwendung ein Tabellenformat.
Für einfache Übernahme in andere Programme wie z. B. Excel® lassen sich die Daten im csv-Format exportieren.

Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
Quick Ship
OM-LGR-5325
1.455,00
Lieferzeit: 1 Woche

Schneller Multifunktions-Datenlogger mit 100 kS/s Summenabtastrate
Quick Ship
OM-LGR-5327
1.740,00
Lieferzeit: 1 Woche

Schneller Multifunktions-Datenlogger mit 200 kS/s Summenabtastrate
Quick Ship
OM-LGR-5329
2.130,00
Lieferzeit: 10 Wochen

Schneller Multifunktions-Datenlogger mit 200 kS/s Summenabtastrate und galv. getrennten digitalen Eingängen
Quick Ship
OM-LGR-5300-ADAP
47,50
Lieferzeit: 10 Wochen

Universalnetzteil
*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit DAQLog-Software, Kurzanleitung, 4-GB-SD-Speicherkarte, 1,8 m langem USB-Kabel, Universalnetzteil, DAQLog-Software und Bedienungsanleitung auf CD.
