Fuzzy Logic PID-Regler mit 48 × 24 mm

CN74000

Fuzzy Logic PID-Regler CN74000 mit 48 × 24 mm | CN74000

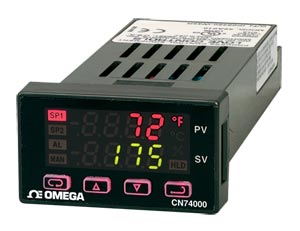

Fuzzy Logic PID-Regler CN74000 mit 48 × 24 mm

  • Zweizeilige Anzeige
  • Selbstoptimierung
  • Fuzzy Logic
  • Universaleingänge
  • Anzeige von Min.- oder Max.-Werten
  • Anzeige der Ausgangsleistung in Prozent
  • Rampen-/Haltefunktion mit 16 Segmenten
  • Beleuchtete Tasten
  • Kostenlose Konfigurationssoftware
Temperatur- und Prozessregler und Schaltgeräte - Verwandte Produkte anzeigen

Beschreibung

Klicken Sie auf diesen Link, wenn Sie mehr Informationen benötigen über Temperaturregler.

Die kompakten Fuzzy Logic PID-Regler der Modellreihe CN74000 verfügen über eine Vielzahl von Standardfunktionen. Dazu gehören: Universaleingang für Thermoelement, Pt100 und Prozessmesssignal 0/4-20 mA, 0-10 V, -10…+10 V und -10…+10 mV. Die Frontseite ist IP66 geschützt. Die Tasten sind beleuchtet. Die Elektronik kann ohne Ausbau des Gehäuses von vorne ausgebaut werden.

Als zusätzliche Funktionen stehen Max-/Min-Wert-Anzeige, Anzeige der Ausgangsleistung in %, digitaler Filter für den Thermoelement/Pt100/Prozesseingang zur Verfügung. Die Selbstoptimierung kann einmalig oder ständig erfolgen.

Der CN74000 kann als klassischer PID-Regler oder als Fuzzy Logic-Regler eingestellt werden. Der Fuzzy Logic-Anteil kann zwischen 0 und 100 % programmiert werden.

Die Fuzzy Logic PID-Regelung eignet sich optimal für sehr schwierige Regelaufgaben. Der PID-Regler kann auf Ein/Aus, P, PI oder PID-Regelung eingestellt werden. Als Ausgänge stehen Relais, Logikausgang und stetiger Ausgang 4-20 mA zur Verfügung. Der CN74000 ist als 2-Punkt oder 3-Punkt-Regler für die Funktion Heizen oder Heizen/Kühlen lieferbar.

Als Option steht ein zusätzliches Alarmrelais oder oder eine RS485-Schnittstelle zur Verfügung.

Eine 4-stufige Tastatursperre ermöglicht die Programmierung ganz oder teilweise zu sperren. Damit wird eine Fehlbedienung ausgeschlossen. Die Speicherung der Programmparameter erfolgt in einem nichtflüchtigen Speicher.

Die übersichtliche Konfigurations-Software ermöglicht die komplette Konfiguration auch mehrerer Geräte innerhalb weniger Minuten. Die Rekorderfunktion ermöglicht eine einfache Kontrolle der Selbstoptimierung und der Regelergebnisse auf einen Blick.

Technische Daten
Auswählbare Eingänge: Thermoelement, Pt100 und Prozesssignale (DC-Spannung/Strom)
Eingangsimpedanz:
  Thermoelement = 3 MOhm Minimum
  Messstrom für Widerstandsfühler = 200 µA
  Strom = 10 Ohm
  Spannung = 5000 Ohm
Brucherkennung: Deaktiviert den Regelausgang nach einer einstellbaren Zeit
Sollwertbereich: Einstellbar (s. Bereichstabelle)
Regeltätigkeit: Heizen (indirekt) oder Kühlen (direkt) einstellbar
Proportionalbereich: 1 bis 9999 (°C, °F oder Stellen)
I-Anteil (Nachstellzeit): Aus oder 0,1 bis 99,9 Minuten
D-Anteil (Vorhaltezeit): Aus oder 0,01 bis 99,99 Minuten
Zykluszeit: 1 bis 80 Sekunden
Ein/Aus-Hysterese: Einstellbar 1°C, 1°F oder 1 Stelle bis Endwert in Schritten von 1°C, 1°F oder 1 Stelle
Alarmhysterese: 1°C, 1°F oder 1 Stelle
Fuzzy-Anteil am Regelausgang: 0 bis 100%
Fuzzy-D-Anteil: Aus oder 0,01 bis 99,99 Minuten
Fuzzy-P-Bereich: Aus oder 1 bis 4000 (°C, °F oder Stellen)
Genauigkeit: ±0,25% der Spanne, ±1 Digit
Auflösung: 1 Grad oder 0,1 Grad, einstellbar
Display: Zwei 4-stellige, LED-7-Segmentanzeigen mit 6,3 mm Höhe
Tafelausschnitt: 45,0 × 22,2 mm
Tiefe hinter der Schalttafel: 111,6 mm
Gewicht: 114 g
Zulassungen: CE
Frontseitige Schutzart: IP66

Programmierung und Optimierung des CN74000 mit der Konfigurationssoftware

>>CN74000/CN78000 Konfigurationssoftware

>>CN74000/CN78000 Konfigurationssoftware

Eingangskonfiguration, Grenzwerte,
Alarme und allgemeine Parameter






PID-Regelparameter




>>CN74000/CN78000 Konfigurationssoftware

>>CN74000/CN78000 Konfigurationssoftware

Rampen-/Haltefunktion




Kontrolle der Rampenfunktion
(bzw. der Selbstoptimierung und
der Regelergebnisse)




Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
Quick Ship
CN74020
331,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Ein Ausgang, Logiksignal
Quick Ship
CN74030
314,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Ein Ausgang, Relais
Quick Ship
CN74033
347,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Zwei Ausgänge, Relais/Relais
Quick Ship
CN74053
397,00
Lieferzeit: 1 Woche

PID-Regler 48 × 24 mm: Zwei Ausgänge, 0/4 bis 20 mA/Relais
Quick Ship
CN74123
347,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Zwei Ausgänge, Logiksignal/Relais und Alarm
Quick Ship
CN74133
347,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Zwei Ausgänge, Relais/Relais und Alarm
Regler mit optionaler Schnittstelle
Quick Ship
CN74020-C4
415,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Ein Ausgang, Logiksignal, RS485-Schnittstelle
Quick Ship
CN74030-LV-C4
470,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Ein Ausgang, Relais, 12 bis 24 V DC/AC-Versorgung, RS485-Schnittstelle
Quick Ship
CN74053-C4-LV
580,00
Lieferzeit: 6 Wochen

PID-Regler 48 × 24 mm: Zwei Ausgänge, 0/4 bis 20 mA/Relais, 12 bis 24 V DC/AC-Versorgung, RS485-Schnittstelle
Quick Ship
CN74123-C4
445,00
Lieferzeit: 5 Wochen

PID-Regler 48 × 24 mm: Zwei Ausgänge, Logiksignal/Relais und Alarm, RS485-Schnittstelle
Zubehör
Quick Ship
CNQUENCHARC
14,25
Lieferzeit: ab Lager

Entstörfilter, 110 bis 230 V AC für stark induktive Lasten
Quick Ship
OMX-R250
2,00
Lieferzeit: 1 Woche

Shunt, 250 Ohm für Prozessmesssignale 0/4-20 mA
Quick Ship
I-7561-CR
94,43
Lieferzeit: ab Lager

Industrieller Schnittstellenumsetzer RS485 auf USB für PC/Notebooks mit USB-Schnittstelle, DIN-Schienen-Montage
Quick Ship
I-7520-CR
66,47
Lieferzeit: ab Lager

Industrieller Schnittstellenumsetzer RS485 auf RS232 für PC/Notebooks mit COM-Schnittstelle, DIN-Schienen-Montage
Quick Ship
I-7188E2-CR
136,59
Lieferzeit: ab Lager

Industrieller Schnittstellenumsetzer RS485 auf Ethernet für Programmierung über Ethernet, DIN-Schienen-Montage
Quick Ship
CN7-485-USB-1
Consult Sales
Lieferzeit:


Miniatur-Schnittstellenumsetzer RS485 auf USB für PC/Notebooks mit USB-Schnittstelle, USB versorgt
*Alle Preisangaben in Euro.
