Einbaubuchse für Standard-Steckverbinder

JP-(*)-F

Einbaubuchse JP | JP-(*)-F

Einbaubuchse JP

4,90 JP-KI-F

  • Glasfaserverstärktes Nylon für Temperaturen bis zu 180°C
  • Einfache Installation
  • Flexibel einsetzbar
  • Aufkleber mit ID-Nummer zur Identifizierung der Messstellen
  • Für Litze oder Volldraht bis zu 1,63 mm
  • Lieferbar in ANSI- oder IEC-Farben
  • Option: Staubschutzkappe
Steckverbinder und Einbautafeln - Verwandte Produkte anzeigen

Beschreibung

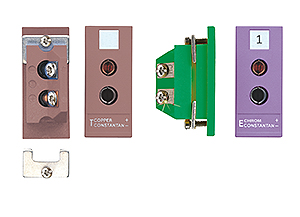

OMEGAs Einbaubuchsen sind mit zwei Federkontakten für Standard-Thermoelementstecker ausgestattet. Sie bestehen aus schlagfestem glasfaserverstärktem Nylon und sind farbcodiert. Die Legierungen der Kontakte entsprechen den jeweiligen Thermoelement-Legierungen.

Zur einfacheren Identifizierung der Messstellen dienen Aufkleber für die ID-Nummern. Im Lieferumfang enthalten sind Aufkleber mit den ID-Nummern, eine Staubschutzkappe sowie robuste Federclips zur Montage.

 Modellübersicht
Typ-
Kode

Mit Stecker
benutztes
Thermoelement
Im Stecker verwendete
Kompensationsleitung
Modellnummer
Buchse
+
K NickelChrom/Nickel NickelChrom Nickel  JP-KI-F
T Kupfer-Konstantan Kupfer Konstantan  JP-TI-F
J Eisen-Konstantan Eisen Konstantan  JP-J-F
E NickelChrom-Konstantan NickelChrom Konstantan  JP-E-F
R/S Pt/13%Rh-Pt Kupfer Legier.#11  JP-R/SI-F
G W-W/26%Re Legier.#200 Legier.#226  JP-G-F
C W/5%Re-W/26%Re Legier.#405 Legier.#426  JP-C-F
D W/3%Re-W/25%Re Legier.#203 Legier.#225  JP-D-F
U Nicht kompensiert Kupfer Kupfer  JP-U-F

In der Tabelle sind bevorzugt die Modellnummern zur Bestellung mit IEC-Farbcode angegeben.
Bei den Typen J und E ist die Farbe für ANSI und IEC gleich.
Die Typen G, C, D und U sind nur mit ANSI-Farbcode verfügbar.

Abmessungen
Frontmaß: 19,1 × 44,5 mm
Tafelausschnitt: 16,1 × 30,4 mm
Tafelstärke: 1,2 bis 4,8 mm
Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
Quick Ship
JP-KI-F
4,90
Lieferzeit: ab Lager

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp K, grün
Quick Ship
JP-TI-F
Consult Sales
Lieferzeit:


Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp T, braun
Quick Ship
JP-J-F
4,90
Lieferzeit: 1 Woche

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp J, schwarz
Quick Ship
JP-E-F
5,40
Lieferzeit: 5 Wochen

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp E, violett
Quick Ship
JP-R/SI-F
4,90
Lieferzeit: 1 Woche

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp R/S, orange
Quick Ship
JP-G-F
13,25
Lieferzeit: 6 Wochen

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp G, rot
Quick Ship
JP-C-F
14,25
Lieferzeit: 1 Woche

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp C, rot
Quick Ship
JP-D-F
13,25
Lieferzeit: 5 Wochen

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp D, rot
Quick Ship
JP-U-F
4,90
Lieferzeit: 1 Woche

Einbaubuchse JP für Standard-Thermoelement-Steckverbinder für Thermoelementtyp U, weiß
Zubehör
Quick Ship
SPJ-CAP-12
€6,30
Lieferzeit: ab Lager

Standard-Staubschutzkappen, Packung mit 12 Stück
Quick Ship
1-12L
€1,65
Lieferzeit: 1 Woche

Extra-Aufkleber mit ID-Nummer ( 1 bis 12). Andere Nummern auf Anfrage.
Quick Ship
MH-JP-5
€3,30
Lieferzeit: 1 Woche

Zusätzliche Montageclips (5 Stck). Andere Packungsgröße auf Anfrage.
*Alle Preisangaben in Euro.
Anmerkung:
In der Tabelle sind die Modellnummern zur Bestellung mit IEC-Farbcode angegeben. Für eine ANSI-Farbcodierung streichen Sie das Kürzel „I“ (ohne Aufpreis). Beispiel: JP-K-F, Einbaubuchse, Typ K mit ANSI-Farbcode.
Achtung: Typ U (nicht kompensierte) Stecker werden mit Thermoelementen Typ B verwendet (Pt/6%Rh-Pt/30%Rh).

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen
Optionsbeschreibungen:


(1) Thermoelement-Typ und Farbkode Wählen Sie:
KI für Typ K Thermoelement IEC gruen
K für Typ K Thermoelement ANSI gelb
J für Typ J Thermoelement IEC/ANSI schwarz
TI für Typ T Thermoelement IEC braun
T für Typ T Thermoelement ANSI blau
NI für Typ N Thermoelement IEC pink
N für Typ N Thermoelement ANSI orange
E für Typ E Thermoelement IEC/ANSI violett
R/SI für Typ R/S Thermoelement IEC orange
R/S für Typ R/S Thermoelement ANSI gruen
G für Typ G Thermoelement rot
C für Typ C Thermoelement rot
D für Typ D Thermoelement rot
U für Typ Nicht kompensiert oder Typ B Thermoelement weiss
Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.
