Hochauflösende USB-gespeiste Oszilloskope

OMSP-4000

Hochauflösendes USB-gespeistes Oszilloskop Serie OMSP-4000 | OMSP-4000

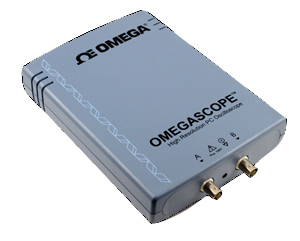

Hochauflösendes USB-gespeistes Oszilloskop Serie OMSP-4000

  • Bandbreiten 20 MHz bis 100 MHz
  • 32 MS-Pufferspeicher
  • 80 bis 250 MS/s Echtzeit-Abtastung
  • Erweiterte digitale Trigger
  • Integrierter Funktionsgenerator/AWG (Modell OMSP-4227)
  • Anschluss und Stromversorgung über USB
PC-Messtechnik - Verwandte Produkte anzeigen

Beschreibung

Die Serie OMSP-4000 bietet das Beste, was Sie derzeit von einem USB-gespeisten Oszilloskop am Markt erwarten können. Die Leistungsfähigkeit der Serie OMSP-4000 macht die Geräte ideal für zahlreiche Anwendungen wie Design, Forschung, Tests, Ausbildung, Service und Instandsetzung. Zudem sind die USB-gespeisten Oszilloskope klein, leicht und tragbar. Sie passen bequem in eine Laptop-Tasche und sind der perfekte Begleiter für Techniker im Außendienst. Die Geräte kommen ohne externes Netzteil aus – perfekt für den Feldeinsatz.

Hohe Bandbreite und Abtastrate
Die Modelle OMSP-4224 und OMSP-4227 haben Bandbreiten von 20 MHz bzw. 100 MHz bei einer Abtastrate von 250 MS/s. Der ETS-Modus erhöht die maximale effektive Abtastrate sogar bis auf 10 GS/s und ermöglicht die detaillierte Anzeige wiederholter Impulse.

Riesiger Pufferspeicher
Die Serie OMSP-4000 verfügt über eine Speichertiefe von bis zu 32 Millionen Samples. Andere Oszilloskope bieten hohe maximale Abtastraten, können diese jedoch ohne ausreichenden Speicher nicht über lange Zeitbasen hinweg aufrechterhalten. Das OMSP-4227 kann Abtastungen mit 100 MS/s bei Zeitbasen bis hinunter zu 50 ns/Abschnitt durchführen.
Die Verwaltung dieser umfangreichen Daten erfordert leistungsstarke Werkzeuge. Die OMEGASCOPE™-Software ermöglicht einen Zoomfaktor von bis zu 100 Millionen und bietet die Wahl zwischen zwei Zoom-Funktionen: Ein Satz herkömmlicher Zoomfunktionen sowie ein Übersichtsfenster zur Anzeige der kompletten Wellenform, in dem Sie mit der Maus zoomen und die Anzeige verschieben können.
Der große Speicher beinhaltet auch unseren segmentierten Speicher. Jede erfasste Wellenform wird im Pufferspeicher abgelegt, wo Sie Tausende vorherige Wellenformen abrufen können. Damit gehören Rauschimpulse, die erst beim Ausschalten des Oszilloskops verschwinden, der Vergangenheit an.

Erweiterte Trigger
Neben den allen Oszilloskopen gemeinsamen Standard-Triggern bietet die Serie OMSP-4000 eine Reihe marktführender erweiterter Trigger, darunter Impulsbreite, Fenster und Abbruch, welche die Erfassung der benötigten Daten unterstützen.

Digitale Triggerung
Die meisten heutigen Digital-Oszilloskope verwenden nach wie vor eine auf Komparatoren basierende analoge Trigger-Architektur. Dies kann zu Zeit- und Amplitudenfehlern führen, die nicht immer durch Kalibrierung zu beheben sind. Der Einsatz von Komparatoren begrenzt häufig die Trigger-Empfindlichkeit bei hohen Bandbreiten und kann die Trigger-Rückstellzeit deutlich verlängern. Die Ozilloskope der Serie OMSP-4000 nutzen die vollständig digitale Triggerung auf Basis digitalisierter Ist-Daten. Diese Technik reduziert Trigger-Fehler und ermöglicht die Auslösung unserer Oszilloskope schon beim kleinsten Signal, selbst bei voller Bandbreite.
Trigger-Ebenen und Hysterese lassen sich mit hoher Präzision und Auflösung einstellen. Die digitale Triggerung verkürzt zudem die Rückstellzeit, was in Kombination mit dem segmentierten Speicher die Auslösung und Erfassung in schneller Folge stattfindender Ereignisse ermöglicht. Bei der schnellsten Zeitbasis können Sie schnelle Triggerung zur Erfassung von 10.000 Wellenformen in weniger als 20 Millisekunden nutzen. Unsere Maskengrenztest-Funktion scannt diese Wellenformen und markiert etwaige fehlerhafte Wellenformen zur Ansicht im Wellenformspeicher.

Benutzerdefinierte Messfühlereinstellungen
Die benutzerdefinierten Messfühler ermöglichen Korrekturen für die Verstärkung, Abschwächung, Offsets und Linearitätsabweichungen bei bestimmten Messfühlern oder die Umwandlung der Werte in andere Maßeinheiten (z. B. Strom, Leistung oder Temperatur). Sie können Definitionen zur späteren Wiederverwendung auf der Festplatte speichern. Definitionen für die standardmäßig gelieferten Oszilloskop-Messfühler und Stromklemmen sind bereits enthalten.

Generator für benutzerdefinierte Wellenformen und Funktionsgenerator
Das Modell OMSP-4227 mit einem integrierten Funktionsgenerator (Sinus, Rechteck, Dreieck, Gleichstrom-Stufe) ausgestattet. Neben grundlegenden Steuerelementen zur Einstellung von Stufe, Offset und Frequenz stehen erweiterte Steuerelemente zur Abtastung zahlreicher Frequenzen zur Verfügung. In Verbindung mit der optionalen Spektrum-Spitzenwertspeicherung (Peak Hold) entsteht ein leistungsstarkes Tool zum Testen des Ansprechverhaltens von Verstärkern und Filtern. Das Modell OMSP-4227 beinhaltet außerdem einen Generator für vollständig anwenderdefinierte Wellenformen. Wellenformen können mit dem integrierten AWG-Editor erstellt bzw. bearbeitet, aus Oszilloskop-Kurven importiert oder aus einem Arbeitsblatt heraus geladen werden.

Spektrumanalysator
Per Mausklick können Sie eine spektrale Darstellung der ausgewählten Kanäle aufrufen. Der Spektrumanalysator ermöglicht die Anzeige von Signalen mit bis zu 200 MHz in der Frequenzdomäne. Umfassende Einstellungen gestatten Ihnen, die Anzahl von Spektral­bändern, Fensterarten und Anzeigemodi zu steuern: Momentan-, Mittel- oder Spitzenwertspeicherung. Sie können mehrere Spektral­ansichten mit unterschiedlicher Kanalwahl und Zoomfaktoren darstellen, und OMEGASCOPE™ ermöglicht die parallele Anzeige von Zeitdomänen-Wellenformen derselben Daten. Ein umfassender Satz automatischer Frequenz­domänen-Messungen einschließlich THD, THD+N, SNR, SINAD und Intermodulationsverzerrung können in die Ansicht eingefügt werden.

Rechenkanäle
Die Oszilloskope der Serie OMSP-4000 bieten eine Reihe von Rechenfunktionen zum Verarbeiten und Kombinieren von Kanälen. Die Funktionen können auch für Referenzwellenformen genutzt werden. Verwenden Sie die integrierte Liste für einfache Funktionen wie die Addition oder Vorzeichenumkehr oder öffnen Sie den Gleichungseditor, um komplexe Funktionen einschließlich von Trigonometrie, Exponential­funktionen, Logarithmen, Statistiken, Integralen und Ableitungen zu erstellen.

Erweiterte Anzeigemodi
Legen Sie alte und neue Daten übereinander, wobei Sie die neuen Daten in einer helleren Farbe oder Schattierung hervorheben können. Dies erleichtert die Erkennung von Störungen und Ausfällen sowie die Bestimmung ihrer relativen Häufigkeit. Wählen Sie zwischen analoger Persistenz und digitaler Farbe, oder erstellen Sie einen benutzerdefinierten Anzeigemodus. Das Design der OMEGASCOPE-Software sorgt für einen maximalen Anzeigebereich zur Ansicht der Wellenformen. Selbst ein Laptop bietet einen deutlichen größeren Anzeigebereich und eine höhere Auflösung als ein typisches Tisch-Oszilloskop.

Serielle Entschlüsselung
Die Serie OMSP-4000 mit ihrem großen Speicher kann ohne Unterbrechung Tausende von Datenframes erfassen und eignet sich somit ideal für die serielle Entschlüsselung. Derzeit integrierte Protokolle: I²C, SPI, RS232, UART und CANbus. Diese Liste wird durch kostenlose Software-Updates erweitert. OMEGASCOPE zeigt die entschlüsselten Daten im Format Ihrer Wahl an: „In View“ (In Ansicht), „In Window“ (In Fenster) oder beides gleichzeitig. Das Format „In View“ (In Ansicht) zeigt die entschlüsselten Daten neben der Wellenform auf einer gemeinsamen Zeitachse an, wobei Error-Frames in Rot markiert sind. Sie können diese Frames vergrößern, um nach Rausch­artefakten oder Verzerrungen der Wellenform zu suchen. Das Format „In Window“ (In Fenster) zeigt eine Liste der entschlüsselten Frames, einschließlich der Daten sowie aller Flags und Kennungen. Sie können Filterkriterien festlegen, um nur die Frames anzuzeigen, die für Sie von Interesse sind, nach Frames mit bestimmten Eigenschaften suchen oder ein Startmuster definieren, auf das die Anwendung wartet, bevor sie mit der Auflistung der Daten beginnt. Alternativ lässt sich ein Arbeitsblatt zur vollständigen Entschlüsselung der Hex-Daten in Volltext erstellen.

Maskengrenztest
Diese Funktion wurde speziell für Produktionsumgebungen und zur Fehlersuche ausgelegt. Wenn Sie ein Signal von einem bekannten System erfassen, zeichnet OMEGASCOPE eine Maske mit der von Ihnen definierten Toleranz darum. Sie brauchen nur noch das zu prüfende System anzuschließen, und OMEGASCOPE markiert alle Teile der Wellenformen, die außerhalb der Maske liegen. Die markierten Details verbleiben auf dem Display, sodass das Oszilloskop intermittierende Störungen erfassen kann, während Sie anderweitig arbeiten. Im Messfenster können die Anzahl von Ausfällen und gleichzeitig weitere Messungen und Statistiken angezeigt werden. Über die separat oder in Kombination verwendbaren, numerischen und grafischen Masken-Editoren können Sie Maskenspezifikationen eingeben und vorhandene Masken bearbeiten. Masken können als Dateien importiert und exportiert werden.

Hochwertige Funktionen als Standard
Bei der Serie OMSP-4000 sind hochwertige Funktionen wie Maskengrenztest, serielle Entschlüsselung, erweiterte Triggerung, Messungen, Rechenkanäle, XY, digitale Filterung und segmentierter Speicher bereits standardmäßig enthalten. Zum Schutz Ihrer Investition sind sowohl die PC-Software als auch die Firmware im Gerät aktualisierbar.

Hohe Signalintegrität
Die wohlüberlegte ausgereifte Front-End-Konstruktion sowie Abschirmung reduzieren Rauschen, Kreuzkopplungen und Klirren. Im Laufe unserer langjährigen Erfahrung haben wir das Impulsansprechen und die Bandbreitendämpfung verbessert. Das Resultat ist einfach: Wenn Sie einen Stromkreis abtasten, können Sie sich auf die angezeigte Wellenform verlassen.

OMEGASCOPE-Software für OMSP-4000 (im Lieferumfang enthalten): Erfordert Windows XP, Vista oder  Windows 7 (32/64 Bit)

OMEGASCOPE-Software für OMEGA PC-Oszilloskope OMSP-4000


Technische Daten OMSP-4000

EINGÄNGE OMSP-4224 OMSP-4227
Anzahl der Kanäle: 2 BNC-Eingänge
Analogbandbreite: 20 MHz (10 MHz auf ± 50 mV-Bereich) 100 MHz
Spannungsbereich: ± 50 mV bis ± 100V ± 50 mV bis ± 20V
Empfindlichkeit: 10 mV/Abschnitt bis 20V/Abschnitt 10 mV/Abschnitt bis 4V/Abschnitt
Vertikale Auflösung: 12 Bit
Eingangskopplung: AC oder DC, per Software einstellbar
Eingangsimpedanz: 1 MOhm; 22 pF 1 MOhm; 16 pF
Überspannungsschutz: ± 200V ± 100V
ABTASTUNG OMSP-4224 OMSP-4227
Zeitbasen: 100 ns/Abschnitt bis 200 s/Abschnitt 50 ns/Abschnitt bis 200 s/Abschnitt
Max. Abtastrate (Echtzeit): 80 Ms/s 250 MS/s (1 Kanal)/125 MS/s (2 Kanäle)
Maximale Abtastrate (ETS): 10 GS/s
Puffergröße:  32 MS zwischen den aktiven Kanälen aufgeteilt
TRIGGER
Quellen:  Ch A, Ch B, Ext
Ch A, Ch B Trigger-Arten:  Kanten, Fenster, Impuls, Intervall, Abbruch, Runt, Verzögert
Ext. Trigger-Arten:  Steigende/Fallende Flanke
EXT. TRIGGEREINGANG (nur Modell OMSP-4227)
Stecker:  BNC
Bandbreite:  100 MHz
Impedanz: 1 MOhm; 20 pF
Spannungsbereich:  ± 20 V
Schwellenwertbereich:  ± 150 mV bis ± 20 V
Kupplung:  DC (Gleichstrom)
Überspannungsschutz:  ± 100 V
FUNKTIONSGENERATOR/GENERATOR FÜR BENUTZERDEFINIERTE WELLENFORMEN (nur Modell OMSP-4227)
Stecker:  BNC
Frequenzbereich des Funktionsgenerators:  Gleichstrom bis 100 kHz
Wellenformen des Funktionsgenerators: Sinus, Rechteck, Dreieck, Rampe, Sin (x)/x, Gaußsch, Halbsinus, weißes Rauschen, Gleichstrom-Stufe
Puffergröße:  8192 Samples
DAC-Aktualisierungsrate:  20 MS/s
DAC-Auflösung:  12 Bit
Bandbreite:  100 kHz
Gleichstrom-Genauigkeit:  1 %
Ausgangsbereich: ± 250 mV bis ± 2 V
Ausgang-Offsetbereich: ± 1 V
Max. kombinierter Ausgang:  ± 2,5 V
Ausgangswiderstand: 600 Ohm
Überspannungsschutz:  ± 10 V
LEISTUNGSKENNDATEN
Timeout-Genauigkeit:  50 ppm
Gleichstrom-Genauigkeit:  1 % des gesamten Messbereichs
Trigger-Auflösung:  1 LSB (Ch A, Ch B)
Trigger-Rückstellzeit: 1 μs (schnellste Zeitbasis, schneller Trigger)
RECHENKANÄLE
Funktionen:  Anwenderspezifische Gleichungen unter Verwendung von: −x, x+y, x−y, x*y, x/y, sqrt(x), x^y, exp(x), ln(x), log(x), abs(x), norm(x), sign(x), sin(x), cos(x), tan(x), arcsin(x), arccos(x), arctan(x), sinh(x), cosh(x), tanh(x)
Operanden:  A, B (Eingangskanäle), T (Zeit), Referenzwellenformen, Konstanten, Pi
AUTOMATISCHE MESSUNGEN
Oszilloskop:  AC eff, True eff, DC-Mittel, Zykluszeit, Frequenz, Tastverhältnis, Abfallrate, Abfallzeit, Anstiegsrate, Anstiegszeit, hohe Impulsbreite, niedrige Impulsbreite, Maximum, Minimum, Spitze-Spitze
Spektrum: Frequenz bei Spitzenwert, Amplitude bei Spitzenwert, mittlere Amplitude bei Spitzenwert, Gesamtleistung, Klirrfaktor (THD) %, THD dB, THD plus Rauschen, SFDR, SINAD, SNR, IMD
Statistik:  Mindest-, Höchst-, Durchschnitts- und Standardabweichung
SERIELLE ENTSCHLÜSSELUNG
Protokolle:  CAN Bus, I²C, SPI, RS232, UART
MASKENGRENZTESTS
Statistik:  Fehlerprüfung, Fehleranzahl, Gesamtanzahl
ANZEIGE
Interpolierung:  Linear oder sin (x)/x
Persistenzmodi:  Digitale Farbe, analoge Intensität, benutzerdefiniert oder keiner
ALLGEMEINES
PC-Konnektivität: USB 2.0 hi-speed
Spannungsversorgung: Versorgung über USB-Port (500 mA bei 5 V)
Abmessungen (inklusive Anschlüsse): 200 × 140 × 40 mm (L × B × T)
Gewicht: < 0,5 kg
Betriebsumgebung: 0 bis 45°C (20 bis 30°C für die angegebene Genauigkeit);
5 bis 80 % r. F., nicht kondensierend
Lagerungsbedingungen: -20 bis 60°C; 5 bis 95 % r. F., nicht kondensierend
Sicherheitszulassungen: Design gemäß EN 61010-1:2001
EMV-Zulassungen: Getestet gemäß EN61326-1:2006 und FCC Part 15 Class A
Umwelttechnische Zulassungen: Konform mit RoHS und WEEE
Software (enthalten): OMEGASCOPE™ Windows®-Software
Anforderungen an den PC: Microsoft Windows XP, Vista oder Windows 7, 32 oder 64 Bit


Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
OMSP-4224
Consult Sales
Lieferzeit:


2-Kanal PC-Oszilloskop, 20 MHz Bandbreite
OMSP-4227
Consult Sales
Lieferzeit:


2-Kanal PC-Oszilloskop, 100 MHz Bandbreite, AWG
*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit 2 m USB-Kabel, zwei Oszilloskop-Fühlern, Quick Start Guide, Software und Bedienungsanleitung (online).
