Digitale Drucktransmitter / Druckaufnehmer mit mbar-Messbereichen für absoluten, relativen, differentiellen und barometrischen Druck

PAA41X/PAB41X/PR41X/PD41X

Drucktransmitter / Druckaufnehmer mit mbar-Messbereichen | PAA41X/PAB41X/PR41X/PD41X

Drucktransmitter / Druckaufnehmer mit mbar-Messbereichen

  • Genauigkeit 0,2% FS
  • Kleine Messbereiche 10 mbar...3000 mbar
  • Barometrische Ausführung 800...1200 mbar lieferbar
  • Betriebstemperaturbereich -20...80°C
  • Ausgang 0...10 V
  • G1/4" Außengewinde
  • Elektrischer Anschluss 2- oder 3-Leiter
  • IP65 Gehäuse, RS485-Schnittstelle, 16-Bit-A/D-Wandler
Druckaufnehmer / Drucktransmitter - Verwandte Produkte anzeigen

Beschreibung

Die Serie 41X kombiniert eine Keramikmesszelle für tiefe Druckbereiche mit integrierter digitaler Elektronik. Die Druckwerte aus den Signalen der Druck- und Temperatursensoren werden über eine polynome Kompensation ermittelt. Die RS485-Schnittstelle ermöglicht die Weiterverarbeitung der Werte auf einem PC und das Programmieren des Transmitters.

Im Prozessor ist ein 16-Bit-D/A-Wandler integriert, der die Messwerte miteinem Fehler von maximal 0,05% in analoge Ausgangssignale umsetzt, wahlweise für 4 bis 20 mA oder 0 bis 10 V.


Typischer Einfluss der Temperatur auf den Nullpunkt der PR41X/PD41X (Ausdruck wird mit jedem Drucktransmitter mitgeliefert)
:
Temperatureinfluss der Druckaufnehmer PAA41, PA41 und PR41

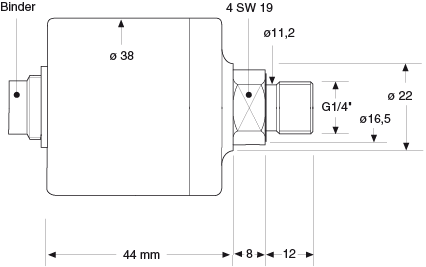

Abmessungen

Modell PD41X
Abmessunen der Druckaufnehmer PAA41, PA41 und PR41 Druckaufnehmer Modell PD41
Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
PAA41X: Für Absolutdruck, Nullpunkt bei Vakuum
Quick Ship
PAA41X-C-400mbar
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich absolut 400 mbar, Ausgangssignal 4-20 mA
Quick Ship
PAA41X-C-1000mbar
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich absolut 1000 mbar, Ausgangssignal 4-20 mA
Quick Ship
PAA41X-C-3000mbar
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich absolut 3000 mbar, Ausgangssignal 4-20 mA
PR41X: Für Relativdruck
Quick Ship
PR41X-C-10mbar
Consult Sales
Lieferzeit:


Relativdruck, 10 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-20mbar
Consult Sales
Lieferzeit:


Relativdruck, 20 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-50mbar
Consult Sales
Lieferzeit:


Relativdruck, 50 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-100mbar
Consult Sales
Lieferzeit:


Relativdruck, 100 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-200mbar
Consult Sales
Lieferzeit:


Relativdruck, 200 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-400mbar
458,00
Lieferzeit: 4 Wochen

Relativdruck, 400 mbar, Ausgangssignal 4-20 mA
Quick Ship
PR41X-C-1000mbar
Consult Sales
Lieferzeit:


Relativdruck, 1000 mbar, Ausgangssignal 4-20 mA
PD41X: Für Differenzdruck
Quick Ship
PD41X-C-10mbar
Consult Sales
Lieferzeit:


Differenzdruck, 10 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-20mbar
Consult Sales
Lieferzeit:


Differenzdruck, 20 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-50mbar
Consult Sales
Lieferzeit:


Differenzdruck, 50 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-100mbar
Consult Sales
Lieferzeit:


Differenzdruck, 100 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-200mbar
Consult Sales
Lieferzeit:


Differenzdruck, 200 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-400mbar
Consult Sales
Lieferzeit:


Differenzdruck, 400 mbar, Ausgangssignal 4-20 mA
Quick Ship
PD41X-C-1000mbar
Consult Sales
Lieferzeit:


Differenzdruck, 1000 mbar, Ausgangssignal 4-20 mA
PAB41X: Für Barometrischen Druck 800-1200 mbar
Quick Ship
PAB41X-C-800-1200mbar
510,00
Lieferzeit: 3 Wochen

Barometrischer Druck, Druckbereich barometrisch 800-1200 mbar, Ausgangssignal 4-20 mA
Zubehör
Quick Ship
DIN43650
Consult Sales
Lieferzeit:


DIN43650-Steckverbinder anstelle des Binder-Steckers
Quick Ship
C0
Consult Sales
Lieferzeit:


Ausgangssignal 0...20 mA
Quick Ship
K102
87,00
Lieferzeit: 4 Wochen

Konverter RS485 auf RS232 zum Direktanschluss der Modelle PA/PAA/PR-33 an COM-Schnittstelle eines PC, einschließlich Programmier-/Auswertesoftware und Labview-Treiber. Externe 12 V DC Versorgung notwendig.
Quick Ship
K107
156,76
Lieferzeit: 3 Wochen

Konverter RS485 auf RS232 zum Direktanschluss der Modelle PA/PAA/PR-33 an COM-Schnittstelle eines PC, einschließlich Programmier-/Auswertesoftware und Labview-Treiber. Mit interner Batterie für 100 Stunden Betriebszeit, inklusive Steckernetzteil für 230 V AC Netzbetrieb.
Quick Ship
K114B
126,51
Lieferzeit: 3 Wochen

wie K107, jedoch mit USB-Schnittstelle
*Alle Preisangaben in Euro.
Ordering Example: (1) PAB41X-C-800-1200MBAR Drucktransmitter für Barometrischen Druck, 800-1200 mbar, Ausgangssignal 4-20 mA = 343 Euro, €510,00

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen
Optionsbeschreibungen:


(1) Modell Wählen Sie:
PAA für Absolutdruck (Nullpunkt bei Vakuum)
PR für Relativdruck

PD für Differenzdruck
PAB für Barometrischer Druck 800-1200 mbar

(2) Ausgangssignal Wählen Sie:
-C für 4-20 mA
-V für 0-10 V

(3) Druckbereich Wählen Sie:
-10mbar für 10 mbar (nur Modelle PR und PD)

-20mbar für 20 mbar (nur Modelle PR und PD)

-50mbar für 50 mbar (nur Modelle PR und PD)

-100mbar für 100 mbar (nur Modelle PR und PD)

-200mbar für 200 mbar (nur Modelle PR und PD)

-400mbar für 400 mbar (nur Modelle PAA und PR und PD)

-1000mbar für 1000 mbar (nur Modelle PAA und PR und PD)

-3000mbar für 3000 mbar (nur Modell PAA)

-800-1200mbar für 800-1200 mbar (nur Modell PAB)
Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.
