Tisch-Windtunnel in Laborqualität mit Instrumentierung, Windtunnel

WT4401

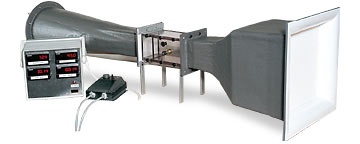

Tisch-Windtunnel in Laborqualität mit Instrumentierung

ZUR BESTELLTABELLE

Interne Testkammer mit 10 cm Durchmesser
Vier einstellbare Luftgeschwindigkeiten: 2,5 m/s, 5,0 m/s, 10 m/s, 15 m/s
Genauigkeit von 1% des eingestellten Wertes, mindestens jedoch 0,1 m/s
Fernsteuerungsoption für variable Luftgeschwindigkeit
Nimmt ein Flügelrad- oder Heißdraht-Anemometer auf
Kalibrierzertifikat auf Anfrage lieferbar
Universalversorgung 90 bis 250 V AC

Luftgeschwindigkeitsanzeigen und Windtunnel - Verwandte Produkte anzeigen

Beschreibung

OMEGAs moderner Windtunnel WT4401 erzeugt einen sehr gleichförmigen Luftstrom auf einem Testabschnitt von 152 mm. Der leistungsfähige 12-A-Motor mit einer variablen Drehzahl von 0 bis 10.000 U/min sorgt für eine präzise Regelung der gewünschten Strömungsgeschwindigkeit. Alle Windtunnel werden mit einem Werkskalibrierzertifikat ausgeliefert.

Die Strömungsgeschwindigkeit wird über einen hoch genauen Differenzdruckaufnehmer bestimmt, der auf den jeweiligen Windtunnel abgestimmt und mit diesem kalibriert wurde. Für eine optimale Genauigkeit bei den niedrigeren Strömungsraten werden zwei Reduzierblenden eingesetzt. Die Vergleichstabelle für Differenzdruck und Strömungsrate enthält die Werte von 7,5 bis 2740 m/min. Die im Lieferumfang enthaltenen Kalibrierungsblätter ermöglichen eine einfache Kalibrierung verschiedener Strömungssensoren.

Auf die Differenzdruckmessung zur Bestimmung der bekannten Strömungsrate wirken sich der barometrischen Druck ebenso wie die Temperatur während des Tests aus. Je nach kalibriertem Fühler kann auch die Feuchte einen Einfluss haben.

OMEGAs Pluspaket für den Windtunnel enthält ein Klimaüberwachungssystem, das den barometrischen Druck, die Raumtemperatur, die Feuchte sowie den Differenzdruck überwacht. Durch diese Parameter kann der gemessene Differenzdruck auf einen Standarddruck bezogen werden, so dass sich die Strömungsrate genau ermitteln lässt.

Zum Testen verschiedener Fühler steht ein 1/2"-NPT-Anschluss zur Verfügung. Zur Installation des Prüflings wird ein Sortiment an Klemmverschraubungen mitgeliefert.

Technische Daten

Windtunnel
Genauigkeit: 1% der Anzeige (2% der Anzeige mit eingesetzten Blenden)
Strömungsraten:0,15 bis 45 m/s
Geräuschpegel: 95 dBA max
Abmessungen: 1,5 m × 431,8 mm (L × H)

Motor
Spannungsversorgung: 220 V AC
Strom: 12 A
Drehzahl: 10.000 U/min

Motorsteuerung
Spannungsversorgung: 220 V AC
Drehzahleinstellung: 10-Gangpotentiometer
Intern einstellbar: Min, Max, Beschleunigung und Stromgrenzwert
Abmessungen: 140 × 184 × 89 mm H (W × L × H)
Gewicht: Windtunnel: 22,5 kg; Standardelektronik 3,2 kg; Plus-Elektronik 7

Überwachungssysteme
Standardpaket: PX657 127 mmH2O Differenzdrucksensor und DP41-S-*A Anzeiger mit Analogausgang im Tischgehäuse
Plus-Paket: Gleiches Differenzdruck-System wie beim Standardmodell, plus HX97-*A Temperatur- und Feuchtefühler, PX02C1-16A5T barometrischer Druckaufnehmer, PSS-D15B Netzteil, drei DP25-E Einbauinstrumente und eine DP41B-S Einbauanzeige. Alle Komponenten sind in einem lüftgekühlten Tischgehäuse aus Metall für hohe Beanspruchung eingebaut. Die vier Anzeigen haben einen 0 bis 10 V DC-Analogausgang.

Bestellangaben (Bitte Modellnummer angeben)

Artikelnummer/Beschr.

Stk

Beschreibung

WT4401-S-220V

Consult Sales

Lieferzeit:

Windtunnel mit Differenzdruck-Messsystem

WT4401-D-220V

Consult Sales

Lieferzeit:

Windtunnel mit Plus-Paket: (Messystem für barometrischen Druck, Temperatur, Feuchte und Differenzdruck)

Zubehör

WT4401-S-CAL

Consult Sales

Lieferzeit:

Neukalibrierung, Standard-Windtunnel

WT4401-D-CAL

Consult Sales

Lieferzeit:

Neukalibrierung, Windtunnel mit Plus-Paket

*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit Windtunnel und allem erforderlichen Zubehör zur schnellen Kalibrierung von Fühlern.
