Thermoelemente für hohe Temperaturen mit Inconel-armierter Keramikisolierung

Serie XSIB

ZUR BESTELLTABELLE

Keramikisolierung für hohe Temperaturen mit Inconel-Armierung
Flexibel und abriebfest
Für Temperaturen bis zu 1038°C
Besonders für Ofen- und Brenner-Profile geeignet
5 verschiedene Ausführungen erlauben flexiblen Einsatz
Thermoelement-Typen J, K oder E

Thermoelemente - Verwandte Produkte anzeigen

Beschreibung

Diese Thermoelement-Familie von OMEGA besteht aus einer Reihe von Thermoelementen für hohe Temperaturen, die doppelt geschützt sind – mit einer Keramikisolierung gegen hohe Temperaturen und mit einer widerstandsfähigen Inconel-Armierung gegen mechanische Einflüsse. Die maximale Temperatur für den Dauerbetrieb liegt bei 980°C, kurzfristig darf die Temperatur sogar bis zu 1038°C betragen.

Mit diesen Kenndaten eignen sich die Thermoelemente der XSIB-Serie hervorragend für die Erfassung von Ofen- und Brennerprofilen.

Die Thermoelement-Leitungen aus 0,8 mm starkem Vollmaterial sind mit einem Silfa® Keramikgeflecht isoliert. Eine Armierung aus robustem Inconel 600® – einer besonders widerstandsfähigen Nickel-Legierung für hohe Temperaturen – schützt die Isolierung gegen mechanische Beschädigung.

Technische Daten

Leitungsdurchmesser: 0,8 mm Volldraht
Isolierung: Silfa® Keramikgeflecht
Armierung und Fittings: Inconel 600®
Temperatur: 980°C im Dauerbetrieb, kurzfristig bis zu 1038°C, je nach Thermoelement-Typ.
Anschlussart: Keramik-isolierte Leitungen mit kompensierten Kabelschuhen, OMEGA Steckverbinder OST (220°C) oder NHXH für hohe Temperaturen (650°C).

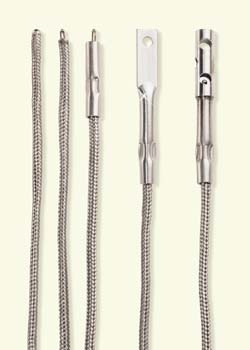

Die XSIB-Serie ist in fünf Ausführungen mit einer Länge von 90 cm und 300 cm verfügbar.

Typ 1: für allgemeine Anwendungen ist ein Thermoelement mit geerdeter Messspitze. Die Inconel-Armierung ist an der Spitze zu einer glatten, runden Spitze verschweißt.

Typ 2: für allgemeine Anwendungen verfügt über eine punktförmige, offenliegende Messspitze.

Typ 3: verfügt ebenfalls über eine offenliegende Messspitze, ist jedoch zusätzlich mit einer Inconel-Manschette ausgestattet, die zur Befestigung des Thermoelements verwendet werden kann.

Typ 4: hat eine geerdete Messspitze und kann entweder angeschraubt oder als Luftstrom-Fühler verwendet werden.

Typ 5: verfügt über eine offenliegende Messspitze, die in einem 2,5 cm langen Schutzrohr aus Inconel liegt. Diese Bauform ermöglicht den Einsatz als Luftstrom-Fühler oder die Montage mittels der Bohrungen im Schutzrohr.

Modellübersicht

Fühler-
typ

Anschluss-
art

Modellnummer
Länge 90 cm

Modellnummer
Länge 300 cm

XSIB-(*)-1-1-3

XSIB-(*)-1-1-10

XSIB-(*)-1-2-3

XSIB-(*)-1-2-10

XSIB-(*)-1-3-3

XSIB-(*)-1-3-10

XSIB-(*)-1-4-3

XSIB-(*)-1-4-10

XSIB-(*)-2-1-3

XSIB-(*)-2-1-10

XSIB-(*)-2-2-3

XSIB-(*)-2-2-10

XSIB-(*)-2-3-3

XSIB-(*)-2-3-10

XSIB-(*)-2-4-3

XSIB-(*)-2-4-10

XSIB-(*)-3-1-3

XSIB-(*)-3-1-10

XSIB-(*)-3-2-3

XSIB-(*)-3-2-10

XSIB-(*)-3-3-3

XSIB-(*)-3-3-10

XSIB-(*)-3-4-3

XSIB-(*)-3-4-10

XSIB-(*)-4-1-3

XSIB-(*)-4-1-10

XSIB-(*)-4-2-3

XSIB-(*)-4-2-10

XSIB-(*)-4-3-3

XSIB-(*)-4-3-10

XSIB-(*)-4-4-3

XSIB-(*)-4-4-10

XSIB-(*)-5-1-3

XSIB-(*)-5-1-10

XSIB-(*)-5-2-3

XSIB-(*)-5-2-10

XSIB-(*)-5-3-3

XSIB-(*)-5-3-10

XSIB-(*)-5-4-3

XSIB-(*)-5-4-10

*	Thermoelement-Typ angeben:	J = Eisen-Konstantan K = NickelChrom-Nickel E = NickelChrom-Konstantan
**	Die Fühlerlänge wird in Fuß angeben:	3 = 3 Fuß (90 cm) 10 = 10 Fuß (300 cm)

Anmerkung:	Aufpreis pro weiteren 30 cm Länge, bis 1500 cm (50 ft): 4,68 Euro
	Aufpreis pro weiteren 30 cm Länge, ab 1500 cm (50 ft): 3,90 Euro

Bestellangaben (Bitte Modellnummer angeben)

Artikelnummer/Beschr.

Stk

Beschreibung

XSIB-K-1-1-3

€71,71

Lieferzeit: 5 Wochen

XSIB-Thermoelement Typ K, Fühlertyp 1 mit Anschlussart 1 (kompensierte Kabelschuhe), Länge 90 cm

XSIB-K-1-1-10

€93,89

Lieferzeit: 5 Wochen

XSIB-Thermoelement Typ K, Fühlertyp 1 mit Anschlussart 1 (kompensierte Kabelschuhe), Länge 300 cm

*Alle Preisangaben in Euro.
Anmerkung: Andere Längen auf Anfrage.

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen

	(1)		(2)		(3)		(4)
XSIB-		-		-		-

Optionsbeschreibungen:

(1) Thermoelementtyp Wählen Sie:
J für Eisen-Konstantan
K für NickelChrom-Nickel
E für NickelChrom-Konstantan

(2) Fühlertyp Wählen Sie:
1 für Typ 1
2 für Typ 2
3 für Typ 3
4 für Typ 4
5 für Typ 5

(3) Anschlussart Wählen Sie:
1 für 1
2 für 2
3 für 3
4 für 4

(4) Fühlerlänge wird in Fuß angegeben Wählen Sie:
3 für 3 Fuß (90 cm)
10 für 10 Fuß (300 cm)

Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.
