USB-gespeiste Oszilloskope

OMSP-2000

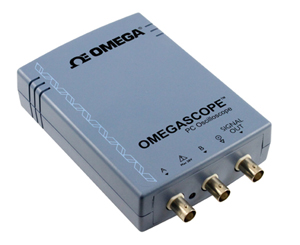

USB-gespeiste Oszilloskope Serie OMSP-2000 | OMSP-2000

USB-gespeiste Oszilloskope Serie OMSP-2000

  • 10 bis 25 MHz Bandbreite
  • Abtastrate bis zu 200 MS/s
  • Erweiterte digitale Trigger
  • Persistenz-Anzeigemodi
  • Maskengrenztest
  • Serielle Entschlüsselung
  • Schnelle USB 2.0-Schnittstelle
  • USB-gespeist und tragbar
  • Kostenlose Software-Upgrades
PC-Messtechnik - Verwandte Produkte anzeigen

Beschreibung

Diese handlichen, ökonomischen Oszilloskope verfügen alle über die Leistungsfähigkeit, die Sie benötigen, und sind ideal für Anwendungen in Design, Forschung, Testverfahren, Ausbildung, Service oder Instand­setzung. Sie sind in Bandbreiten von 10 bis 25 MHz verfügbar. Die Oszilloskope der Serie OMSP-2000 sind klein, leicht und tragbar. Sie passen bequem in eine Laptop-Tasche und sind deshalb der perfekte Begleiter für Techniker im Außendienst. Sie benötigen kein externes Netzteil und eignen sich daher perfekt für den Feldeinsatz. Durch die Verbindung mit Ihrem PC sind Funktionen wie Drucken, Kopieren und E-Mail-Verkehr immer auf Knopfdruck verfügbar.

Digitale Triggerung
Die meisten heutigen Digital-Oszilloskope verwenden nach wie vor eine auf Komparatoren basierende analoge Trigger-Architektur. Dies kann zu Zeit- und Amplitudenfehlern führen, die nicht immer durch Kalibrierung zu beheben sind. Der Einsatz von Komparatoren begrenzt häufig die Trigger-Empfindlichkeit bei hohen Bandbreiten und kann die Trigger-Rückstellzeit deutlich verlängern.
Die Ozilloskope der Serie OMSP-2000 nutzen die vollständig digitale Triggerung auf Basis digitalisierter Ist-Daten. Diese Technik reduziert Trigger-Fehler und ermöglicht die Auslösung unserer Oszilloskope schon beim kleinsten Signal, selbst bei voller Bandbreite. Trigger-Ebenen und Hysterese lassen sich mit hoher Präzision und Auflösung einstellen.
Zusammen mit dem segmentierten Speicher, ermöglicht die durch die digitale Triggerung verkürzte Trigger-Rückstellzeit die Erfassung in schneller Folge stattfindender Ereignisse. Bei der schnellsten Zeitbasis erfasst die schnelle Triggerung alle 2 Mikrosekunden eine neue Wellenform, bis der Puffer voll ist. Die Maskengrenztest-Funktion (s. folgende Seite) hilft bei der Erkennung von Wellenformen, die außerhalb Ihrer Spezifikationen liegen.

Erweiterte Trigger
Neben den allen Oszilloskopen gemeinsamen Standard-Triggern bietet die Serie OMSP-2000 eine der besten Auswahlen an verfügbaren erweiterten Triggern, darunter Impulsbreite, Fenster und Abbruch, welche die schnelle Erfassung Ihres Signals unterstützen.

Benutzerdefinierte Messfühlereinstellungen
Die benutzerdefinierten Messfühler ermöglichen Korrekturen für die Verstärkung, Abschwächung, Offsets und Linearitätsabweichungen bei bestimmten Messfühlern oder die Umwandlung der Werte in andere Maßeinheiten (z. B. Strom, Leistung oder Temperatur). Sie können Definitionen zur späteren Wiederverwendung auf der Festplatte speichern. Definitionen für die standardmäßig gelieferten Oszilloskop-Messfühler und Stromklemmen sind installiert.

Generator für benutzerdefinierte Wellenformen und Funktionsgenerator
Alle Einheiten verfügen über einen eingebauten Funktionsgenerator mit Sinus-, Rechteck-, Dreieck-, Gleichstrom-Stufe und vielen weiteren Standard-Wellenformen. Neben Steuerelementen zur Einstellung von Stufe, Offset und Frequenz stehen erweiterte Optionen zur Abtastung zahlreicher Frequenzen zur Verfügung. In Verbindung mit der optionalen Spektrum-Spitzenwertspeicherung (Peak Hold) ergibt sich ein leistungsstarkes Tool zum Testen des Ansprechverhaltens von Verstärkern und Filtern. Die Oszilloskope der Serie OMSP-2000 beinhalten außerdem einen Generator für vollständig anwenderdefinierte Wellenformen. Wellenformen können mit dem integrierten AWG-Editor erstellt bzw. bearbeitet, aus Oszilloskop-Kurven importiert oder aus einem Arbeitsblatt heraus geladen werden.

Spektrumanalysator
Per Mausklick können Sie eine spektrale Darstellung ausgewählter Kanäle aufrufen. Der Spektrum­analysator ermöglicht die Anzeige von Signalen bis zur vollen Bandbreite in der Frequenzdomäne. Umfassende Einstellungen gestatten Ihnen, die Anzahl von Spektral­bändern, Fensterarten und Anzeigemodi zu steuern: Momentan-, Mittel- oder Spitzenwertspeicherung. Die OMEGASCOPE™-Software ermöglicht die Darstellung mehrerer Spektralansichten mit unterschiedlicher Kanalwahl und Zoomfaktoren sowie die parallele Anzeige von Zeitdomänen-Wellenformen derselben Daten. Ein umfassender Satz automatischer Frequenzdomänen-Messungen einschließlich THD, THD+N, SNR, SINAD und IMD können in die Ansicht eingefügt werden.

Rechenkanäle
Die Oszilloskope der Serie OMSP-2000 bieten eine Reihe von Rechenfunktionen zum Verarbeiten und Kombinieren von Kanälen. Die Funktionen können auch für Referenzwellenformen genutzt werden. Verwenden Sie die integrierte Liste für einfache Funktionen wie die Addition oder Vorzeichenumkehr oder öffnen Sie den Gleichungseditor, um komplexe Funktionen einschließlich von Trigonometrie, Exponential­funktionen, Logarithmen, Statistiken, Integralen und Ableitungen zu erstellen.

Erweiterte Anzeigemodi
Legen Sie alte und neue Daten übereinander, wobei Sie die neuen Daten in einer helleren Farbe oder Schattierung hervorheben können. Dies erleichtert die Erkennung von Störungen und Ausfällen sowie die Bestimmung ihrer relativen Häufigkeit. Wählen Sie zwischen analoger Persistenz und digitaler Farbe, oder erstellen Sie einen benutzerdefinierten Anzeigemodus. Das Design der OMEGASCOPE-Software sorgt für einen maximalen Anzeigebereich zur Ansicht der Wellenformen. Selbst ein Laptop bietet einen deutlichen größeren Anzeigebereich und eine höhere Auflösung als ein typisches Tisch-Oszilloskop.

Serielle Entschlüsselung
Die Serie OMSP-2000 verfügt standardmäßig über Funktionen zur seriellen Entschlüsselung. Derzeit integrierte Protokolle: I²C, SPI, RS232/UART und CANbus. Diese Liste wird durch unsere kostenlosen Software-Updates erweitert. OMEGASCOPE zeigt die entschlüsselten Daten im Format Ihrer Wahl an: „In View“ (In Ansicht), „In Window“ (In Fenster) oder beides gleichzeitig. Das Format „In View“ (In Ansicht) zeigt die entschlüsselten Daten neben der Wellenform auf einer gemeinsamen Zeitachse an, wobei Error-Frames in Rot markiert sind. Sie können diese Frames vergrößern, um nach Rauschartefakten oder Verzerrungen der Wellenform zu suchen. Das Format „In Window“ (In Fenster) zeigt eine Liste der entschlüsselten Frames, einschließlich der Daten sowie aller Flags und Kennungen. Sie können Filterkriterien festlegen, um nur die Frames anzuzeigen, die für Sie von Interesse sind, nach Frames mit bestimmten Eigenschaften suchen oder ein Startmuster definieren, auf das die Anwendung wartet, bevor sie mit der Auflistung der Daten beginnt. Alternativ lässt sich ein Arbeitsblatt zur Entschlüsselung der Hex-Daten in benutzerdefinierten Textstrings erstellen.

Maskengrenztest
Diese Funktion wurde speziell für Produktionsumgebungen und zur Fehlersuche ausgelegt. Wenn Sie ein Signal von einem bekannten System erfassen, zeichnet die OMEGASCOPE-Software eine Maske mit der von Ihnen definierten Toleranz darum. Sie brauchen nur noch das zu prüfende System anzuschließen, und OMEGASCOPE markiert alle Teile der Wellenformen, die außerhalb der Maske liegen. Die markierten Details verbleiben auf dem Display, sodass das Oszilloskop intermittierende Störungen erfassen kann, während Sie anderweitig arbeiten. Im Messfenster können die Anzahl von Ausfällen und gleichzeitig weitere Messungen und Statistiken angezeigt werden. Über die separat oder in Kombination verwendbaren, numerischen und grafischen Masken-Editoren können Sie Maskenspezifikationen eingeben und vorhandene Masken bearbeiten. Masken können als Dateien importiert und exportiert werden.

Hochwertige Funktionen als Standard
Bei der Serie OMSP-2000 sind hochwertige Funktionen wie Verbesserung der Auflösung, Maskengrenztest, serielle Entschlüsselung, erweiterte Triggerung, automatische Messungen, Rechenkanäle und XY-Modus bereits standardmäßig enthalten. Zum Schutz Ihrer Investition sind sowohl die PC-Software als auch die Firmware im Gerät aktualisierbar.

Hohe Signalintegrität
Die wohlüberlegte ausgereifte Front-End-Konstruktion sowie Abschirmung reduzieren Rauschen, Kreuzkopplungen und Klirren und verbessern das Impulsansprechen und die Bandbreitendämpfung. Das Resultat ist einfach: Wenn Sie einen Stromkreis abtasten, können Sie sich auf die angezeigte Wellenform verlassen.

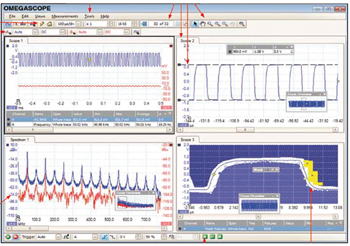

OMEGASCOPE-Software für OMSP-2000 (im Lieferumfang enthalten): Erfordert Windows XP, Vista oder  Windows 7 (32/64 Bit)

OMEGASCOPE-Software für OMEGA PC-Oszilloskope OMSP-2000

Technische Daten OMSP-2000

Modell OMSP-2204 OMSP-2205
Bandbreite: 10 MHz 25 MHz
Abtastrate:  100 MS/s 200 MS/s
Speicher: 8 kS 16 kS
Wellenform:  Funktionsgenerator + AWG
VERTIKAL OMSP-2204 OMSP-2205
Anzahl der Kanäle: 2 2
Bandbreite (- 3 dB): 10 MHz 25 MHz
Anstiegszeit (berechnet): 35 ns 14 ns
Auflösung:  8 Bit (12 Bit mit Verbesserung der Auflösung)
Eingangsmerkmale:  BNC, 1 MOhm/20 pF
Eingangskopplung:  AC/DC
Eingangsempfindlichkeit:  10 mV/Abschnitt bis 4 V/Abschnitt (10 vertikale Aufteilungen)
Eingangsbereiche:  ± 50 mV, ± 100 mV, ± 200 mV, ± 500 mV, ± 1 V, ± 2 V, ± 5 V, ± 10 V, ± 20 V
Analoger Offsetbereich
(vertikale Positionseinstellung):
Keiner
Gleichstrom-Genauigkeit:  ± 3 % des gesamten Messbereichs
Überlastschutz:  ± 100 V (DC + AC Spitze)
HORIZONTAL OMSP-2204 OMSP-2205
Max. Abtastrate (Echtzeit 1 Ch): 100 MS/s 200 MS/s
Max. Abtastrate (Echtzeit 2 Ch): 50 MS/s 100 MS/s
Max. Abtastrate (wiederholt/ETS): 2 GS/s 4 GS/s
Max. Abtastrate (Streaming):  1 MS/s (typisch) bei OMEGASCOPE-Software
Zeitbasisbereiche: 10 ns/Abschnitt bis 1000 s/Abschnitt 5 ns bis 1000 s/Abschnitt
Pufferspeicher (aufgeteilt): 8 k Abtastungen 16 k Abtastungen
Max. Puffer (Normaler Trigger): 10.000
Genauigkeit der Zeitbasis:  ± 100 ppm
DYNAMISCHE LEISTUNG (typisch)
Kreuzkopplungen: (Volle Bandbreite:): Besser als 200:1 (gleiche Bereiche)
Klirren:  <- 50 dB bei 100 kHz Eingang über gesamten Messbereich
SFDR:  >52 dB bei 100 kHz Eingang über gesamten Messbereich
Rauschen:  1 LSB (± 1 V-Bereich)
Impulsansprechen:  < 7 % Überschwingen
Bandbreitendämpfung (am Oszilloskopeingang):  (+ 0,3 dB, - 3 dB) von DC bis volle Bandbreite
TRIGGER
Quellen:  Ch A, Ch B
Trigger-Modi:  Keiner, Automatisch, Wiederholt, Einzeln
Erweiterte digitale Trigger (Ch A, Ch B): Steigend, Fallend, Dual, Hysterese, Fenster, Impulsbreite, Fenster-Impulsbreite, Fenster-Abbruch, Intervall, Logik, Verzögert
Trigger-Arten, ETS (Ch A, Ch B):  Kanten
Trigger-Empfindlichkeit (Ch A, Ch B): Die digitale Triggerung bietet 1 LSB Genauigkeit bis zur vollen Oszilloskop-Bandbreite (ETS: Typischerweise 10 mV p-p bei voller Bandbreite)
Max. Vortrigger-Erfassung:  100 % der Erfassungsgröße
Max. Nachtrigger-Verzögerung:  4 Milliarden Abtastungen
Trigger-Rückstellzeit:  PC-abhängig
Max. Trigger-Rate:  PC-abhängig
FUNKTIONSGENERATOR
Standard-Ausgangssignale:  Sinus-, Rechteck-, Dreieck-, Gleichstromspannung, Rampe, Sin(x)/x, Gaußsch, Halbsinus
Pseudozufällige Ausgangssignale: Keine
Standard-Signalfrequenz: DC bis 100 kHz
Abtastmodi:  Auf, Ab, Dual mit wählbaren Start-/Stoppfrequenzen und Inkrementen
Genauigkeit der Ausgangsfrequenz: ± 100 ppm
Auflösung der Ausgangsfrequenz: < 0,01 Hz
Ausgangsspannungsbereich:  ± 2 V
Einstellung der Ausgangsspannung:  ± 250 mV bis ± 2 V Amplitude, ± 1 V Offset
Amplitudendämpfung (typisch):  < 1 dB bis 100 kHz
Gleichstrom-Genauigkeit:  ± 1 % des gesamten Messbereichs
SFDR:  > 55 dB bei 1 kHz Sinuswelle des vollständigen Messbereichs
Ausgangskennwerte:  Frontplatten-BNC, 600 Ohm Ausgangsimpedanz
Überspannungsschutz: ± 10 V
GENERATOR FÜR BENUTZERDEFINIERTE WELLENFORMEN
Aktualisierungsrate: 2 MS/s
Pufferspeicher: 4 k Abtastungenx
Auflösung:  8 Bit
Bandbreite:  100 kHz
Anstiegszeit (10 bis 90%):  < 2 μs
SPEKTRUMANALYSATOR OMSP-2204 OMSP-2205
Frequenzbereich: DC bis 10 MHz DC bis 25 MHz
Anzeigemodi:  Intensität, Mittel, Spitzenwertspeicherung
Fensterungsfunktionen:  Rechteckig, Gaußsch, dreieckig, Blackman, Blackman-Harris, Hamming, Hann, abgeflacht
Anzahl von FFT-Punkten:  Einstellbar von 128 bis zum halben verfügbaren Pufferspeicher in Potenzen von 2
RECHENKANÄLE
Funktionen:  +, −, *, /, Quadratwurzel, ^, Exp., ln., Log., Abs., Norm., Sign., sin, cos, tan, asin, acos, atan, sinh, cosh, tanh, Differential, Integral, Freq., min., max., Durchschn., Spitze
Operanden:  A, B (Eingangskanäle), T (Zeit), Referenzwellenformen, Konstanten, Pi
AUTOMATISCHE MESSUNGEN
Oszilloskop:  AC eff, True eff, DC-Mittel, Zykluszeit, Frequenz, Tastverhältnis, Abfallrate, Abfallzeit, Anstiegsrate, Anstiegszeit, hohe Impulsbreite, niedrige Impulsbreite, Maximum, Minimum, Spitze-Spitze
Spektrum:  Frequenz bei Spitzenwert, Amplitude bei Spitzenwert, mittlere Amplitude bei Spitzenwert, Gesamtleistung, Klirrfaktor (THD) %, THD dB, THD plus Rauschen, SFDR, SINAD, SNR, IMD
Statistik:  Mindest-, Höchst-, Durchschnitts- und Standardabweichung
SERIELLE ENTSCHLÜSSELUNG
Protokolle:  CAN Bus, I²C, SPI, UART
MASKENGRENZTESTS
Statistik:  Fehlerprüfung, Fehleranzahl, Gesamtanzahl
ANZEIGE
Interpolierung:  Linear oder sin (x)/x
Persistenzmodi:  Digitale Farbe, analoge Intensität, benutzerdefiniert oder keiner
ALLGEMEINES
PC-Konnektivität: USB 2.0 hi-speed (mit voller Geschwindigkeit)
Spannungsversorgung: Versorgung über USB-Port
Abmessungen (inklusive Anschlüsse): 150 × 100 × 40 mm (L × B × T)
Gewicht: < 0,22 kg
Betriebsumgebung: 0 bis 50°C (20 bis 30°C für die angegebene Genauigkeit);
5 bis 80 % r. F., nicht kondensierend
Lagerungsbedingungen: -20 bis 60°C; 5 bis 95 % r. F., nicht kondensierend
Sicherheitszulassungen: Design gemäß EN 61010-1:2001
EMV-Zulassungen: Getestet gemäß EN61326-1:2006 und FCC Part 15 Subpart B
Umwelttechnische Zulassungen: Konform mit RoHS und WEEE
Software (enthalten): OMEGASCOPE Windows-Software
Anforderungen an den PC: Microsoft Windows XP, Vista oder Windows 7, 32 oder 64 Bit


Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
OMSP-2204
Consult Sales
Lieferzeit:


2-Kanal PC-Oszilloskop, 10 MHz Bandbreite, AWG
OMSP-2205
Consult Sales
Lieferzeit:


2-Kanal PC-Oszilloskop, 25 MHz Bandbreite, AWG
OMSP-787
Consult Sales
Lieferzeit:


2 x 60 MHz Fühler für OMSP-2204 oder OMSP-2205
*Alle Preisangaben in Euro.
Anmerkung: Lieferung komplett mit 2 m USB-Kabel, Kurzanleitung, Software und Bedienungsanleitung auf CD.
